CAR - FBC MELGAR
CENTRO DE ALTO RENDIMIENTO - FUTBOL CLUB MELGAR
Tipo:
DEPORTIVO
Año:
2024
Ubicación:
MZ. J, ASOCIACION LADRILLEROS CONO SUR DE AREQUIPA – MOLLEBAYA

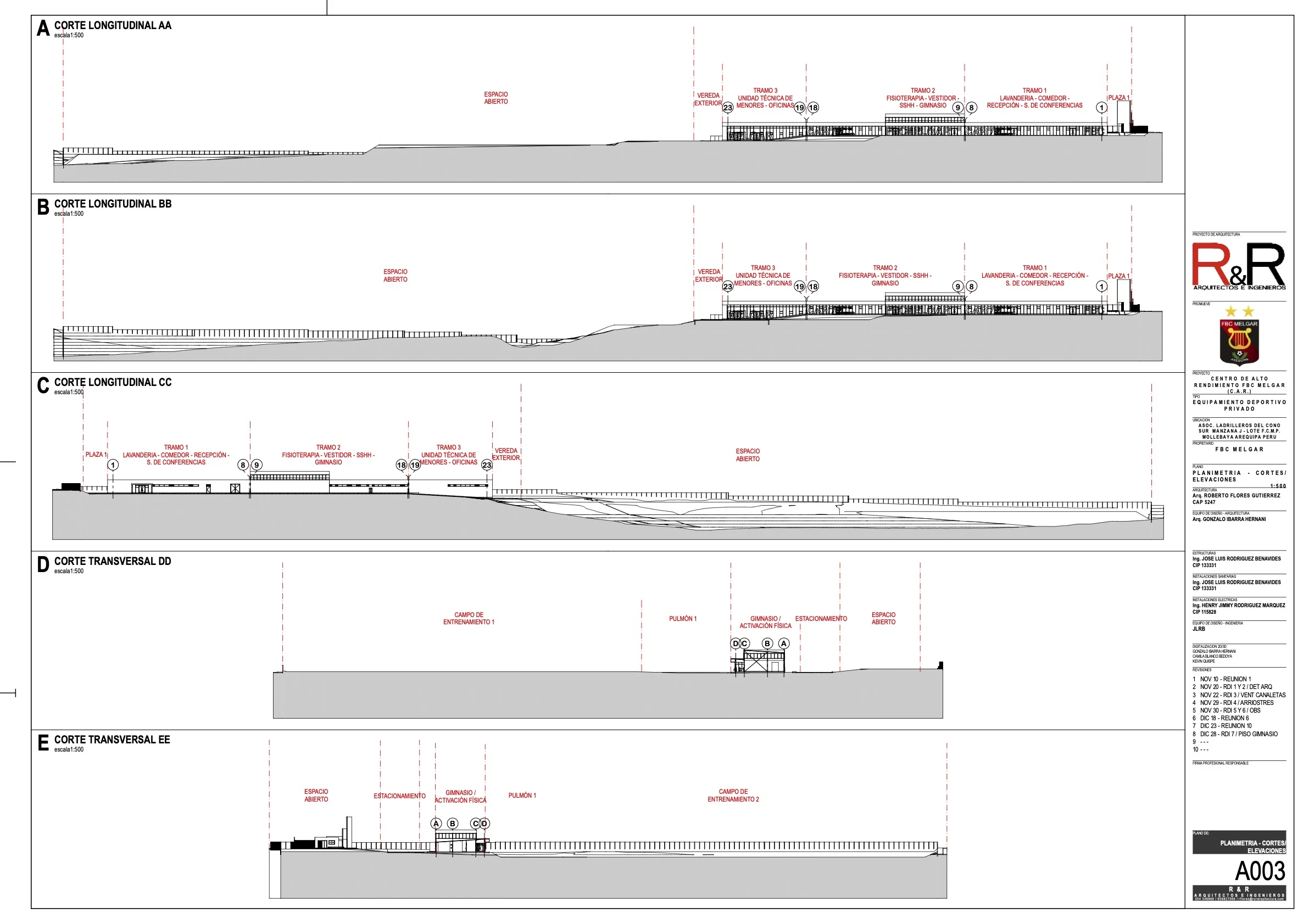

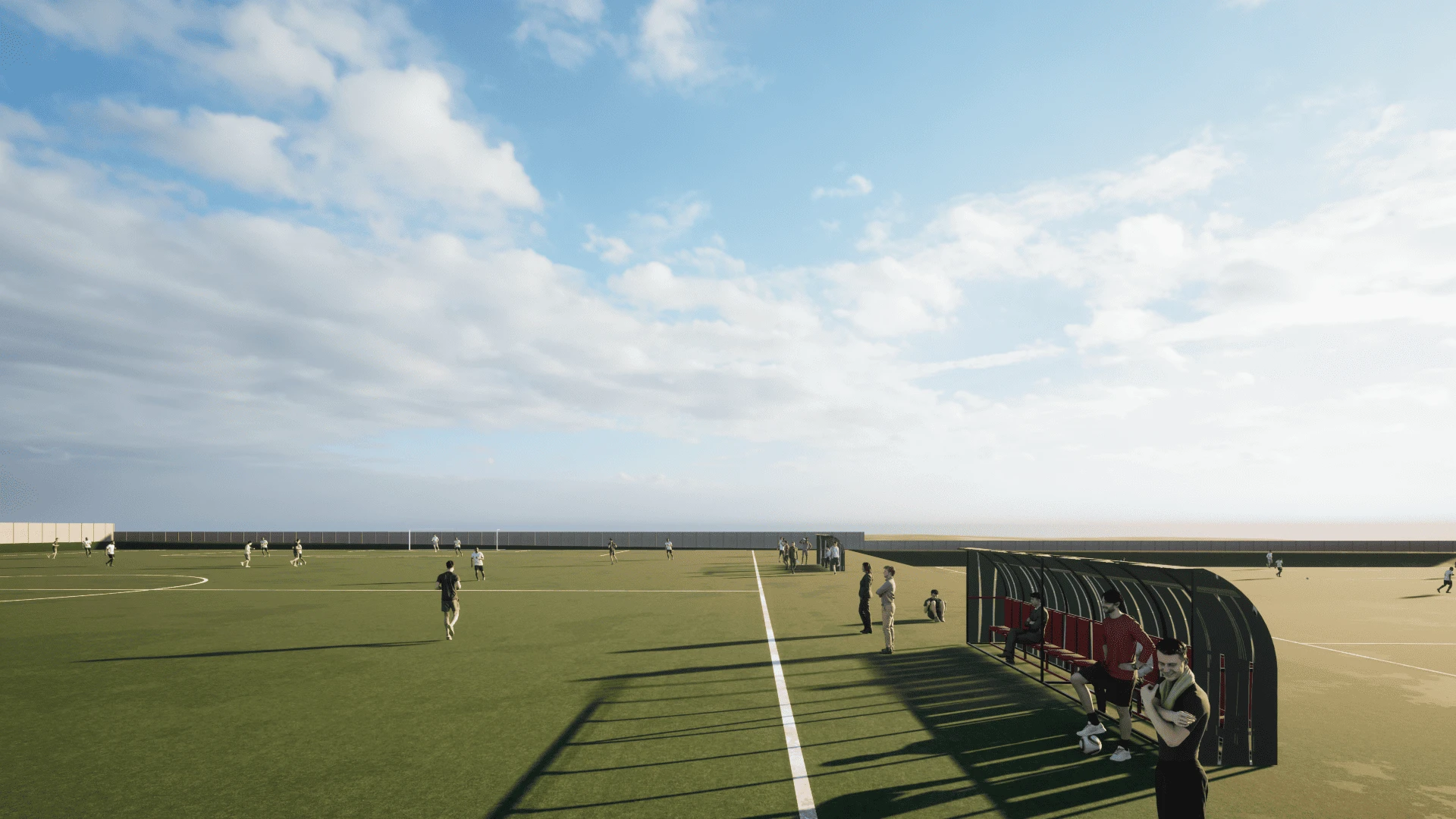

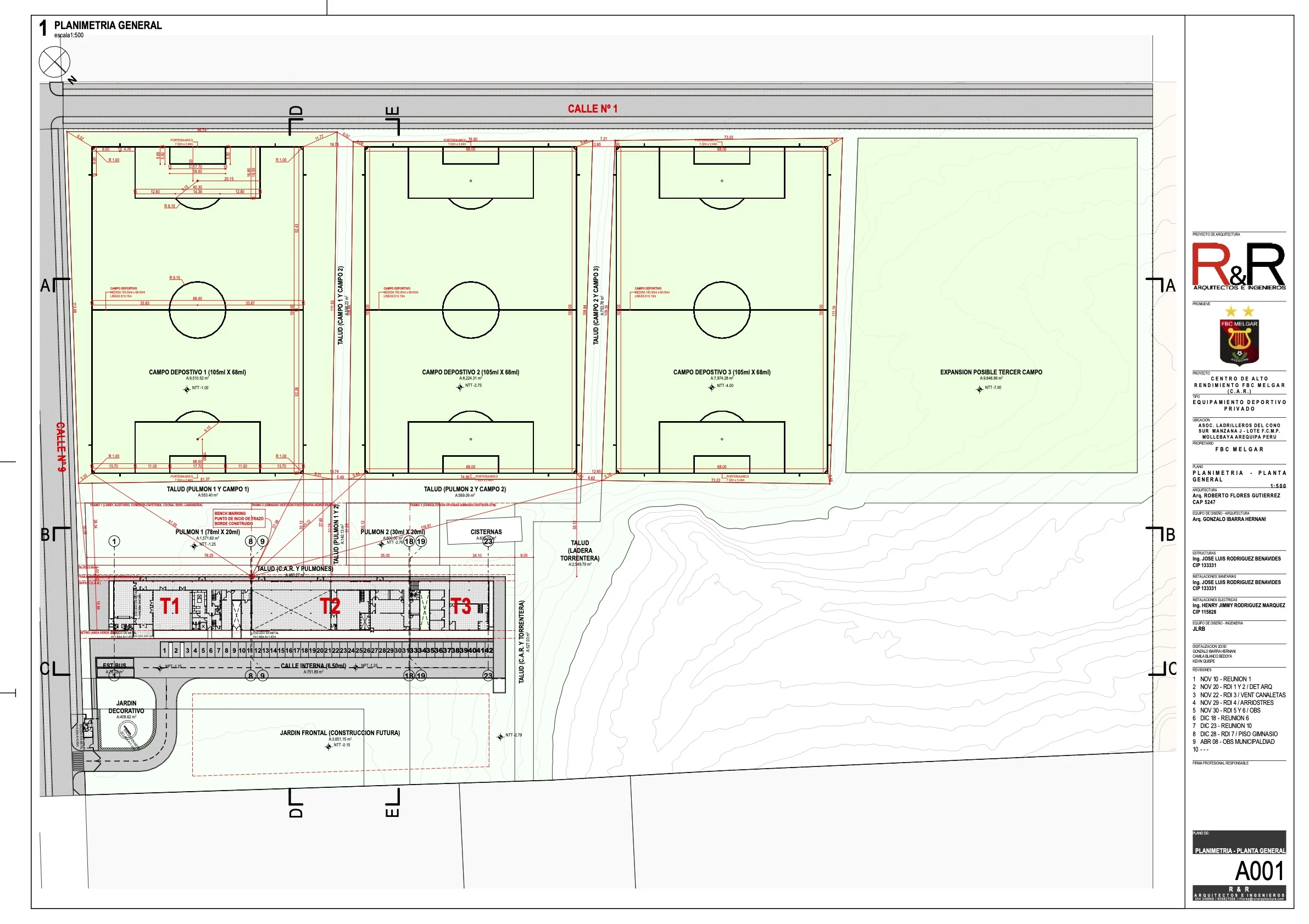

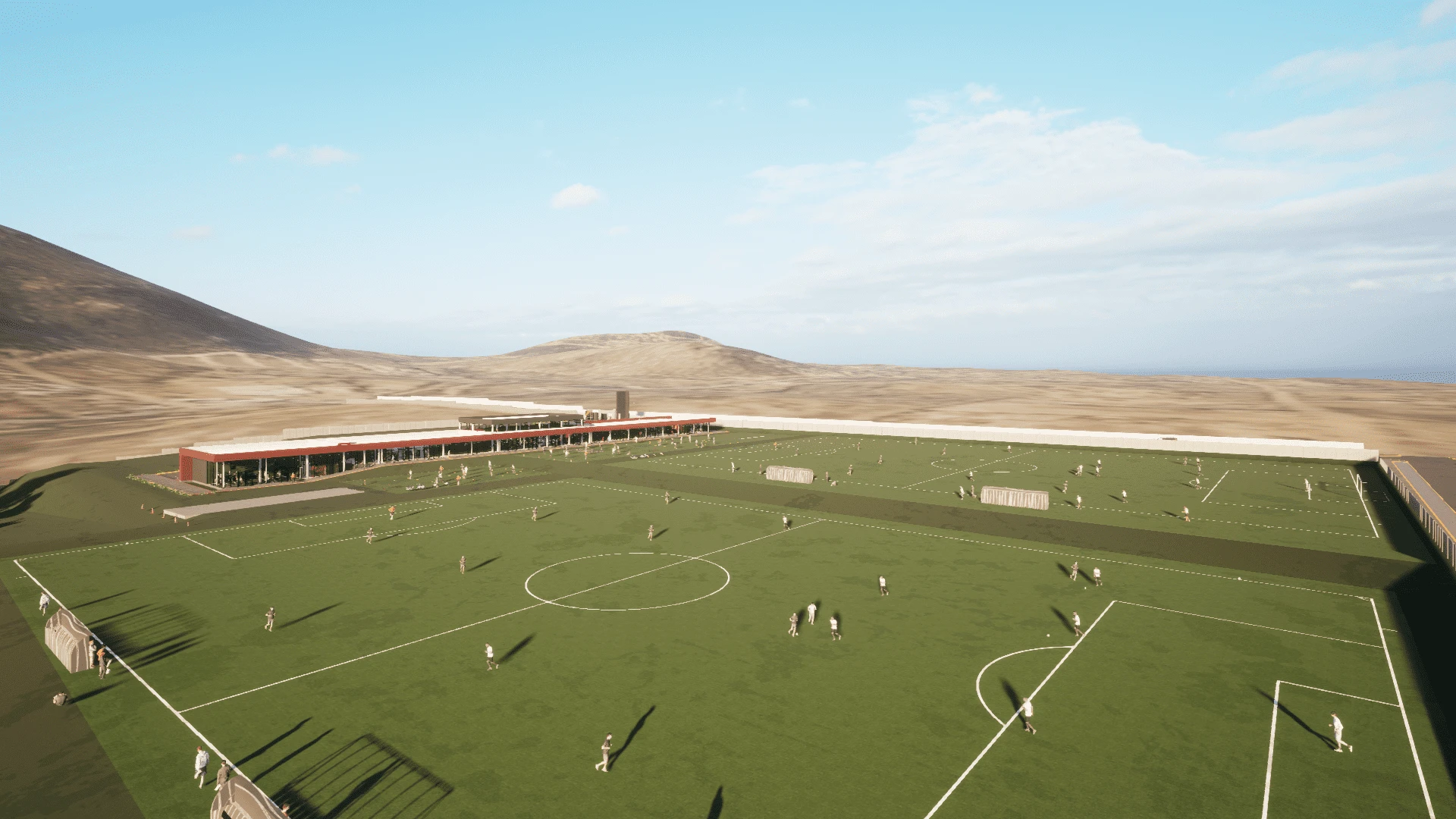

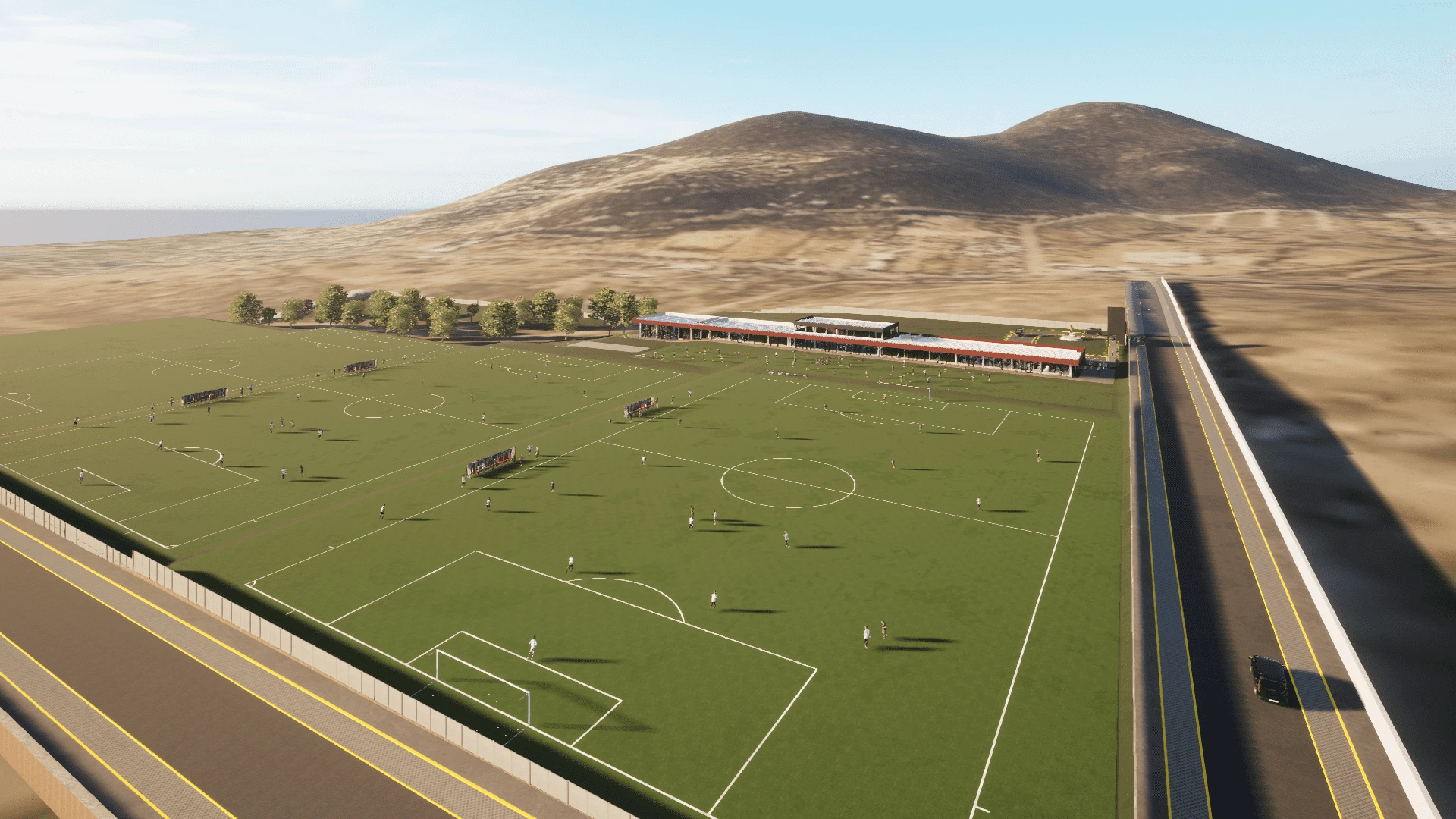

Se trata de un proyecto de un Centro de Alto Rendimiento que sirve de equipamiento deportivo para las actividades del Foot Ball Club Melgar, emplazando una edificación de un nivel compuesta por tres tramos que separa el área semipública, espacio de estacionamientos, del área de los campos de entrenamientos. Considerando la zona afectada por la franja de amortiguamiento de la torrente, el proyecto se estructura de la siguiente manera:

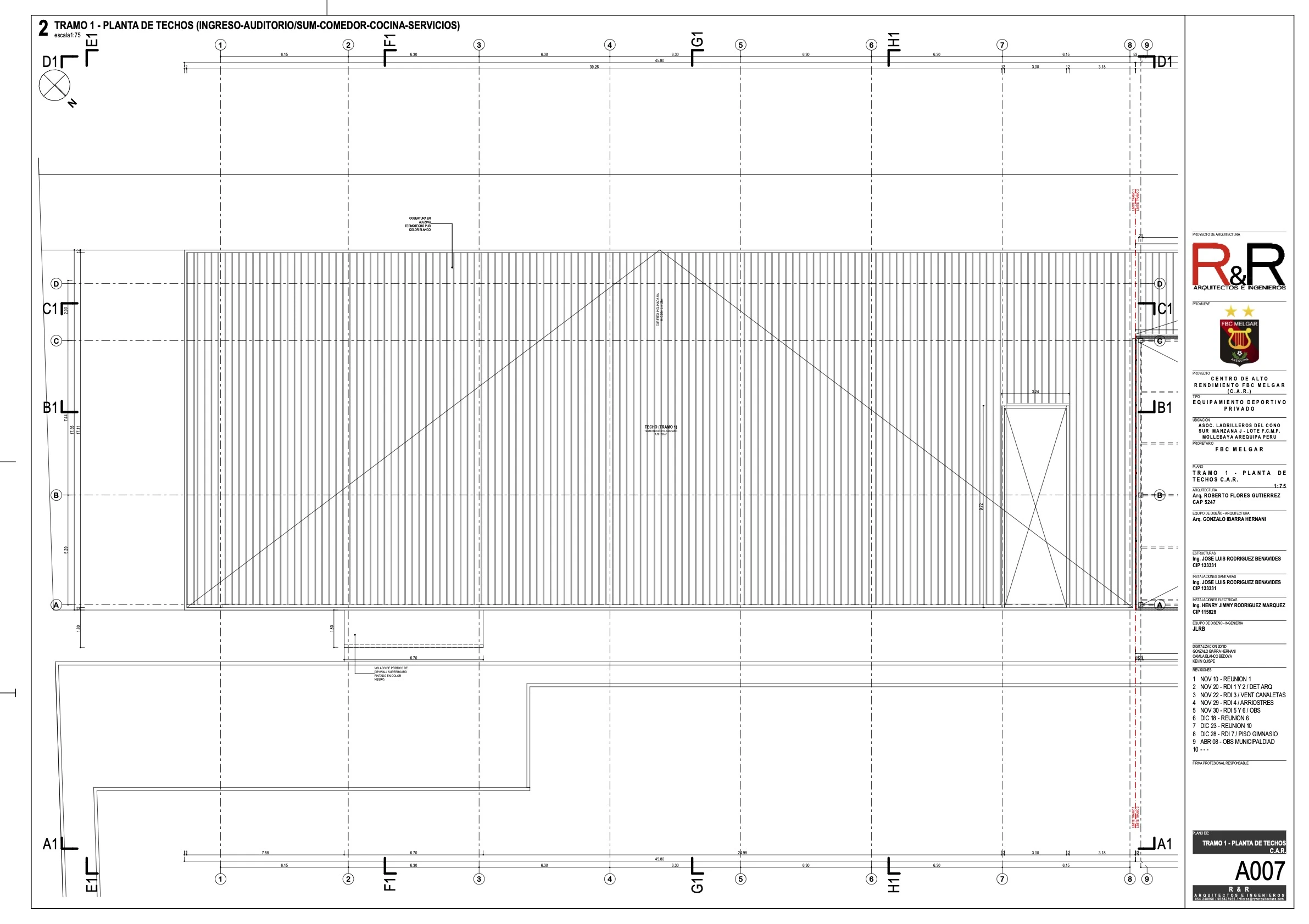

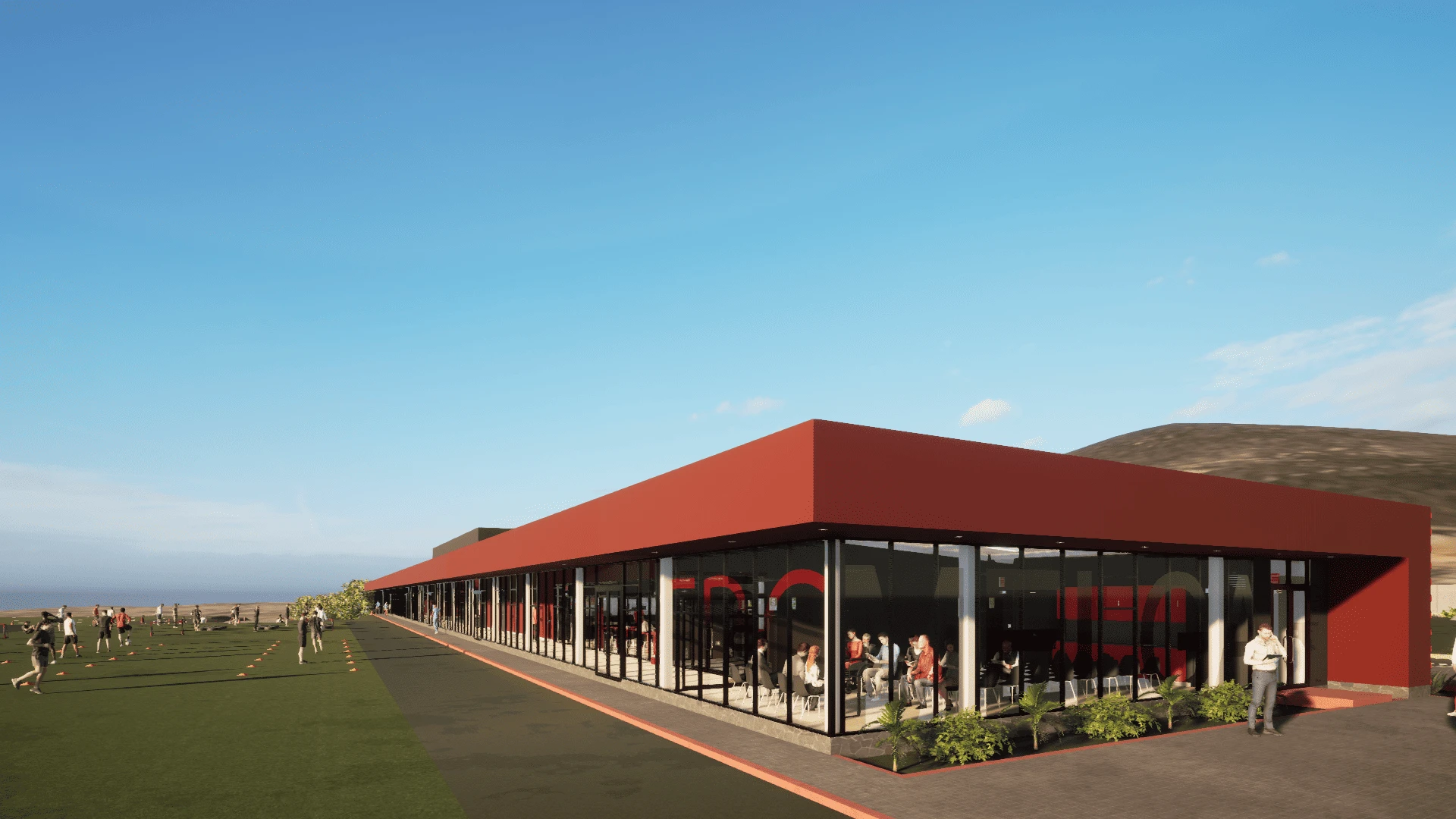

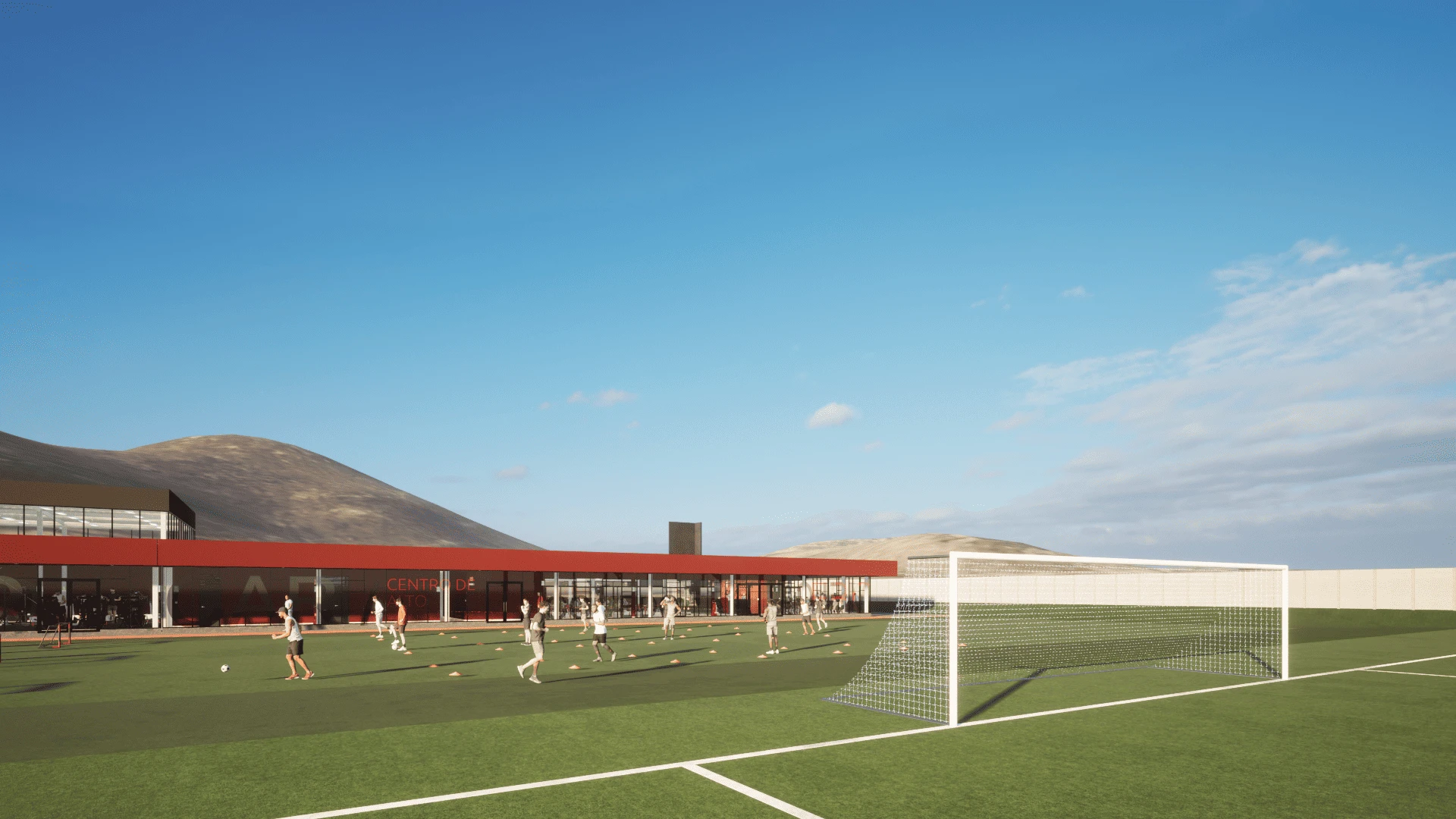

La edificación contempla un sistema estructural porticado de vigas y columnas de metal 20x20cm con arriostre en cruz sobre una loza armada, con una trama de ejes estructurales de 4 longitudinales y 23 transversales, conteniendo 2 separaciones sísmicas para la división en 3 tramos de la estructura, componiendo un solo volumen cubierto de ALUZINC TR7 acorde de los colores de la institución incluyendo el logo principal de la edificación junto a la insignia de la institución. Con una fachada frontal con vanos altos hacia el estacionamiento y una fachada posterior de muros cortina de vidrio con mamparas hacia los campos de entrenamiento, del cual el espacio de mayor altura produce verticalidad en la imagen arquitectónica del conjunto y se revela con ventanas altas continuas señalando la ubicación del gimnasio principal.

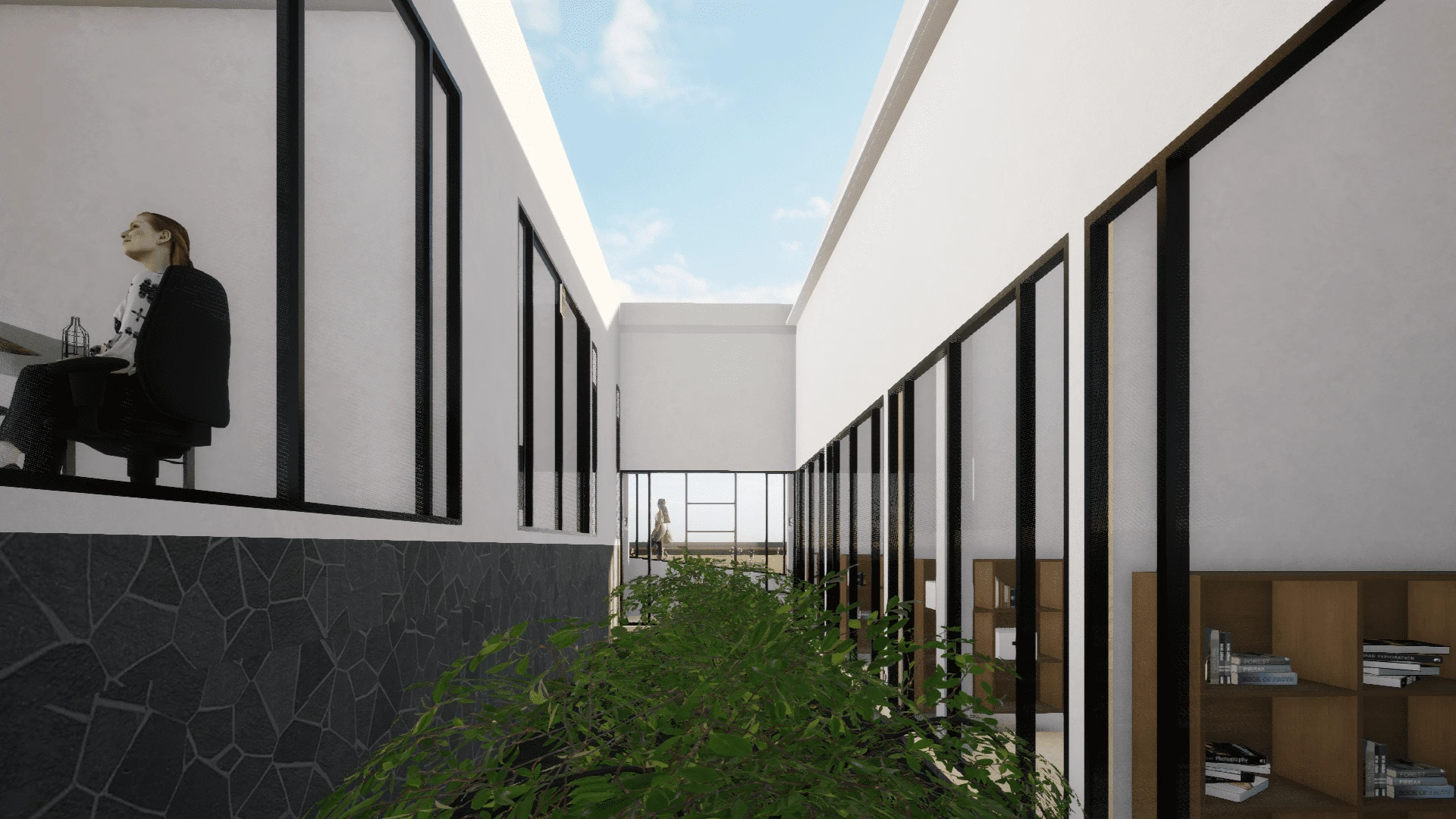

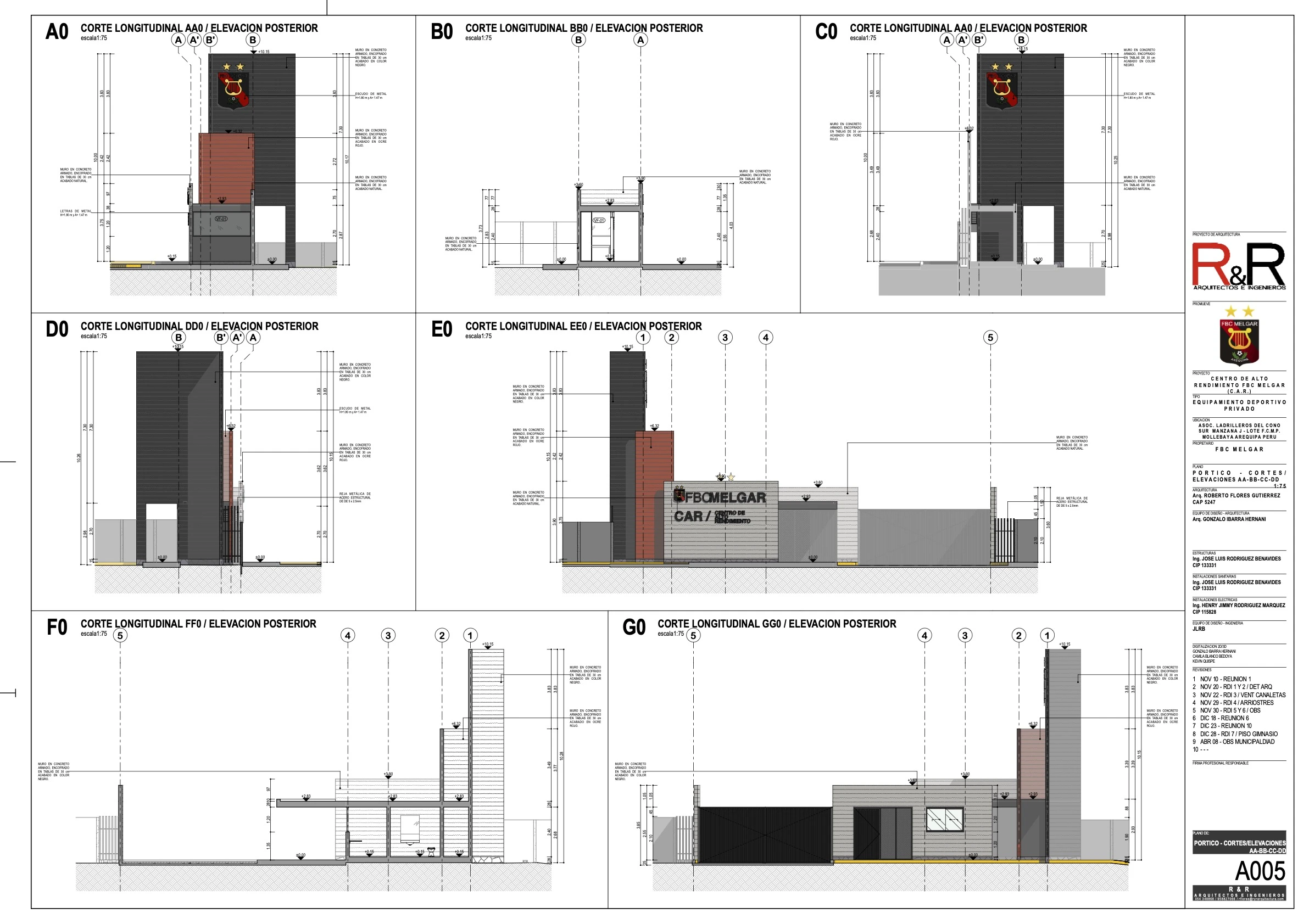

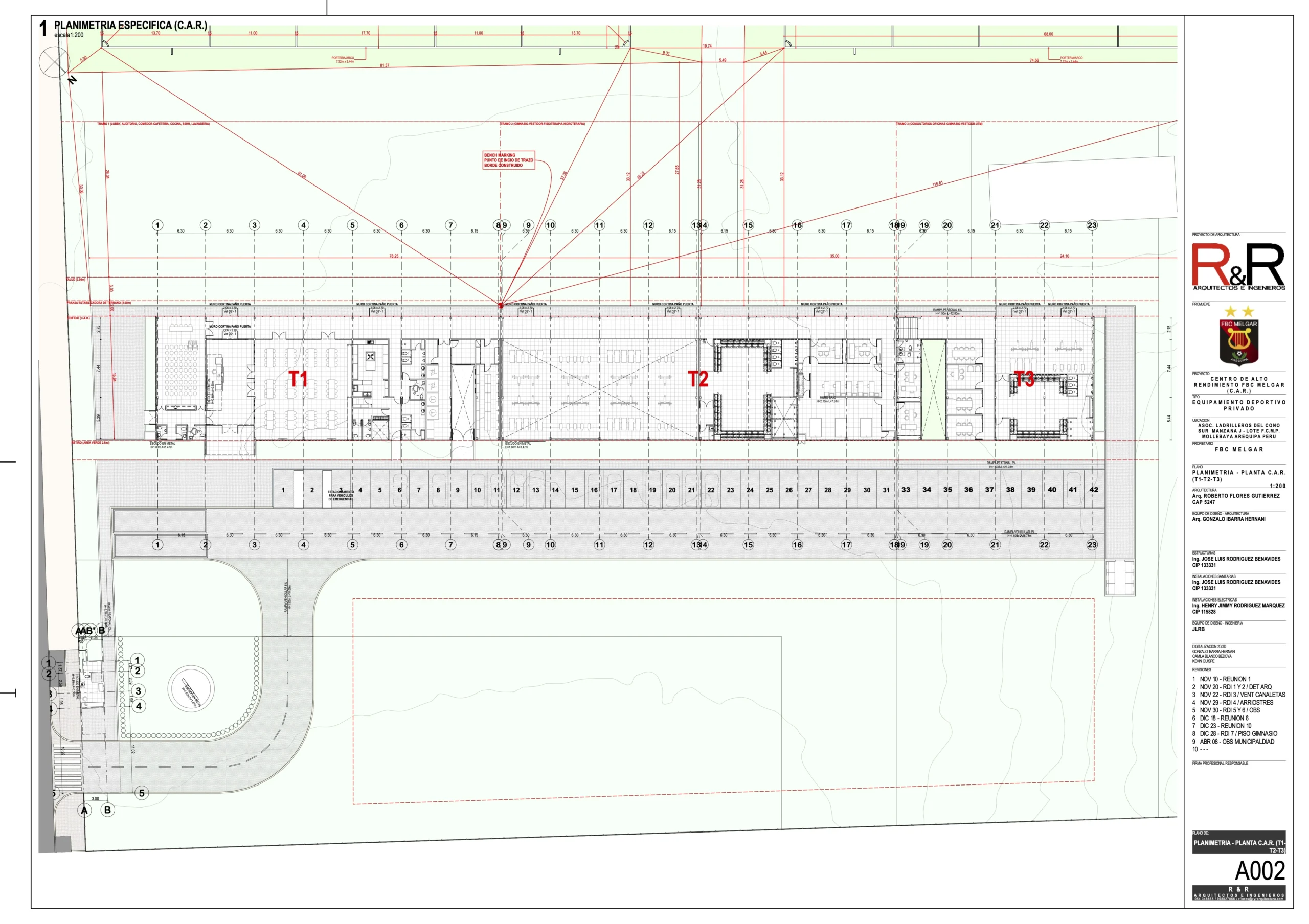

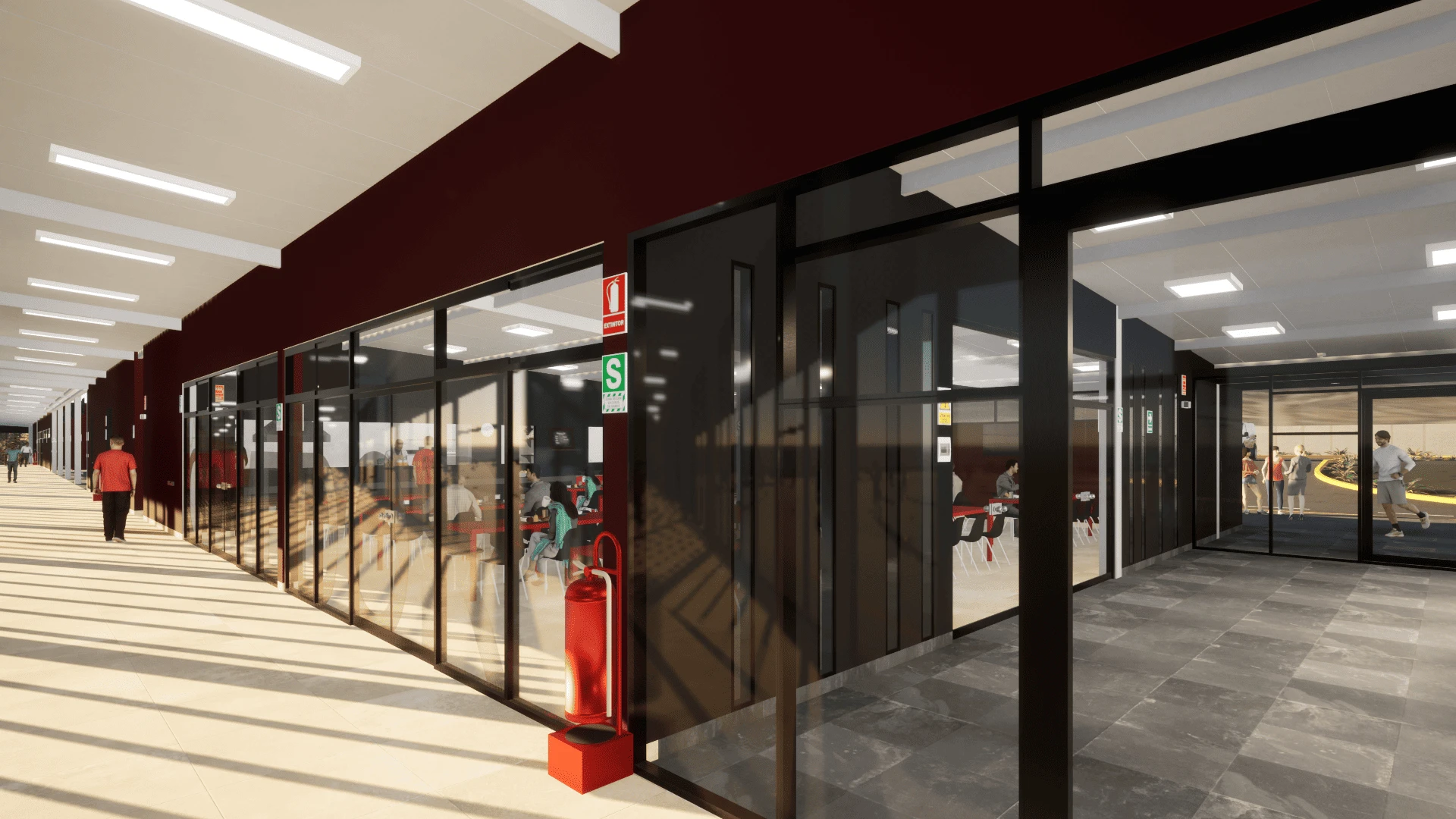

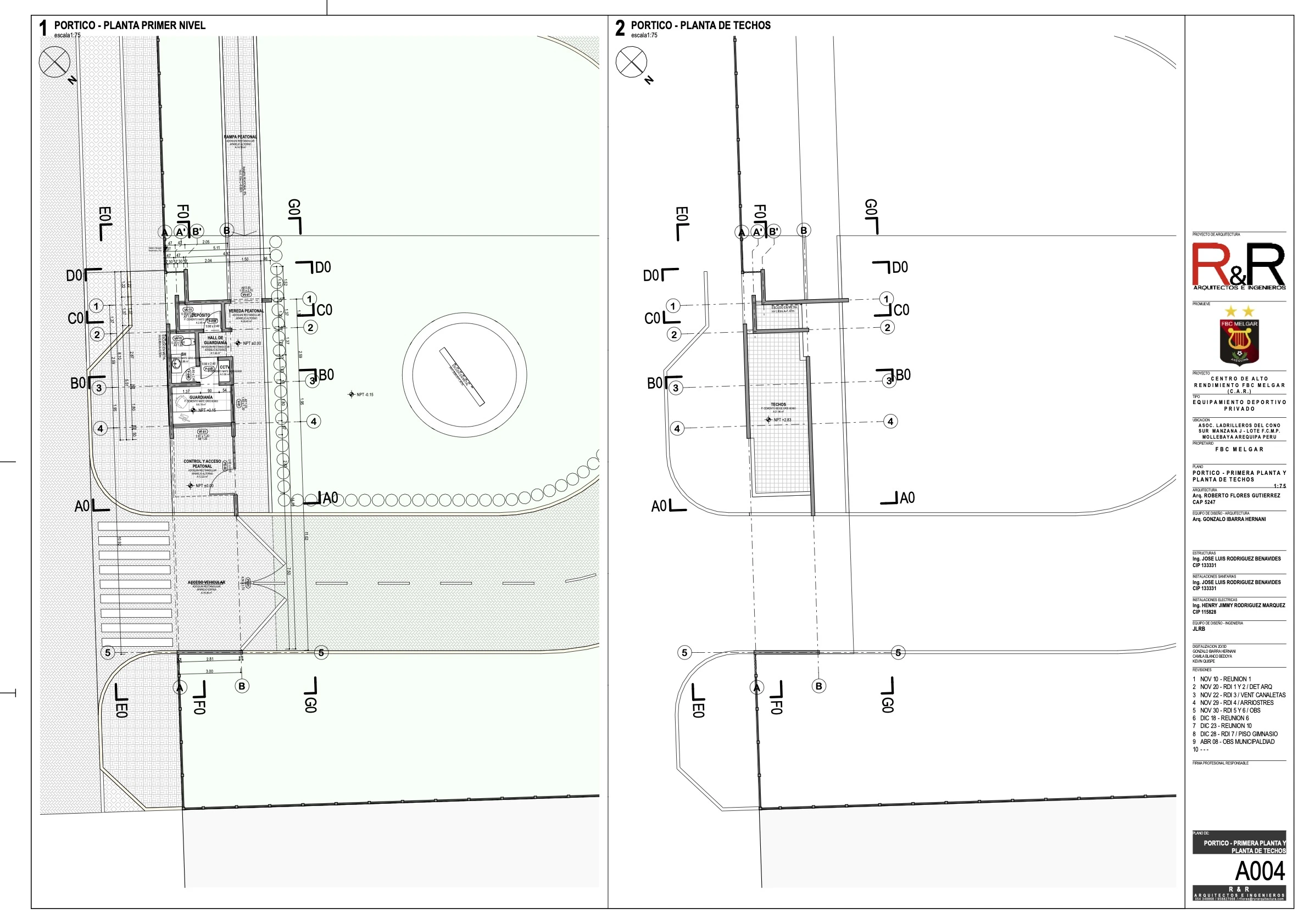

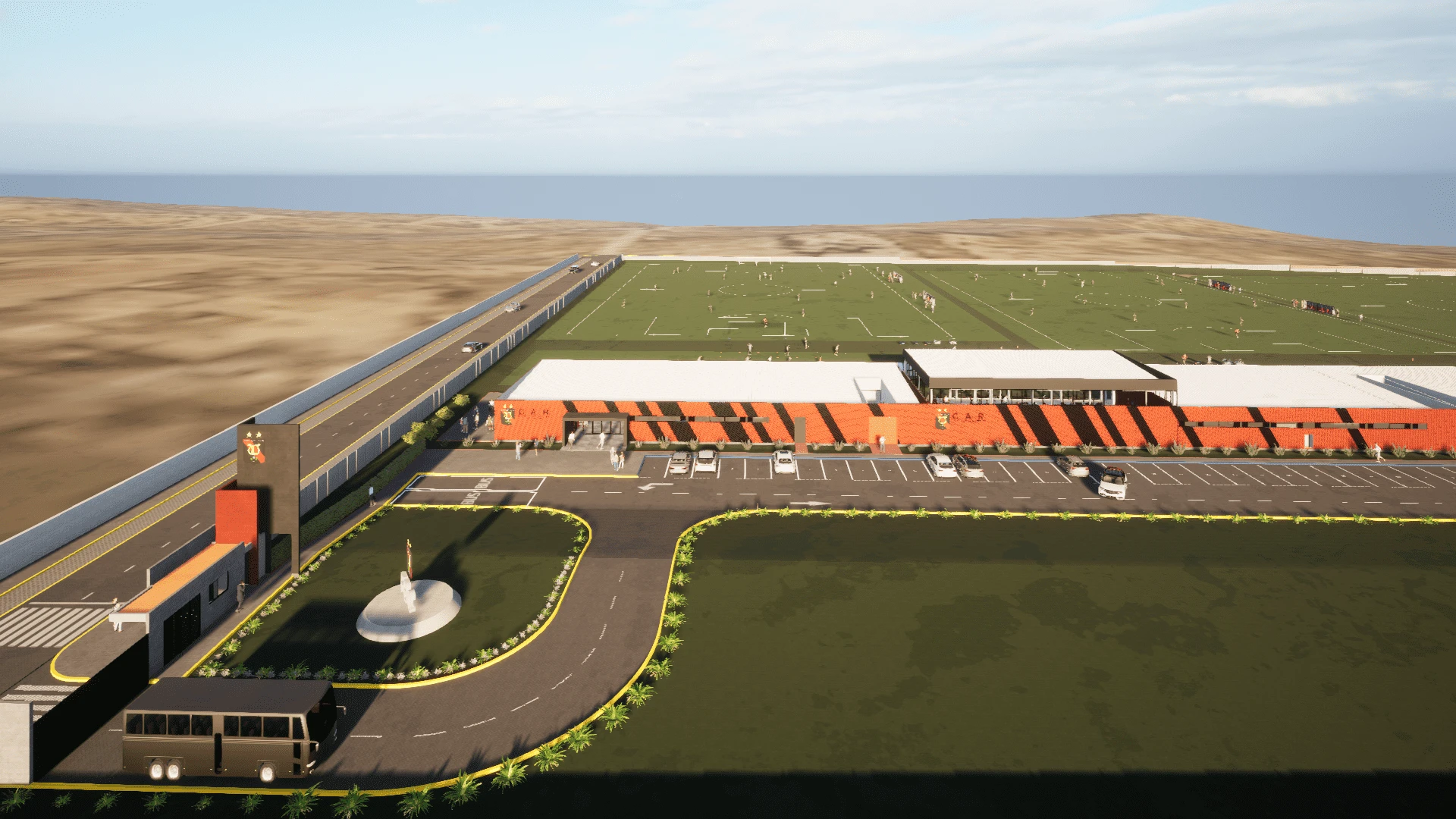

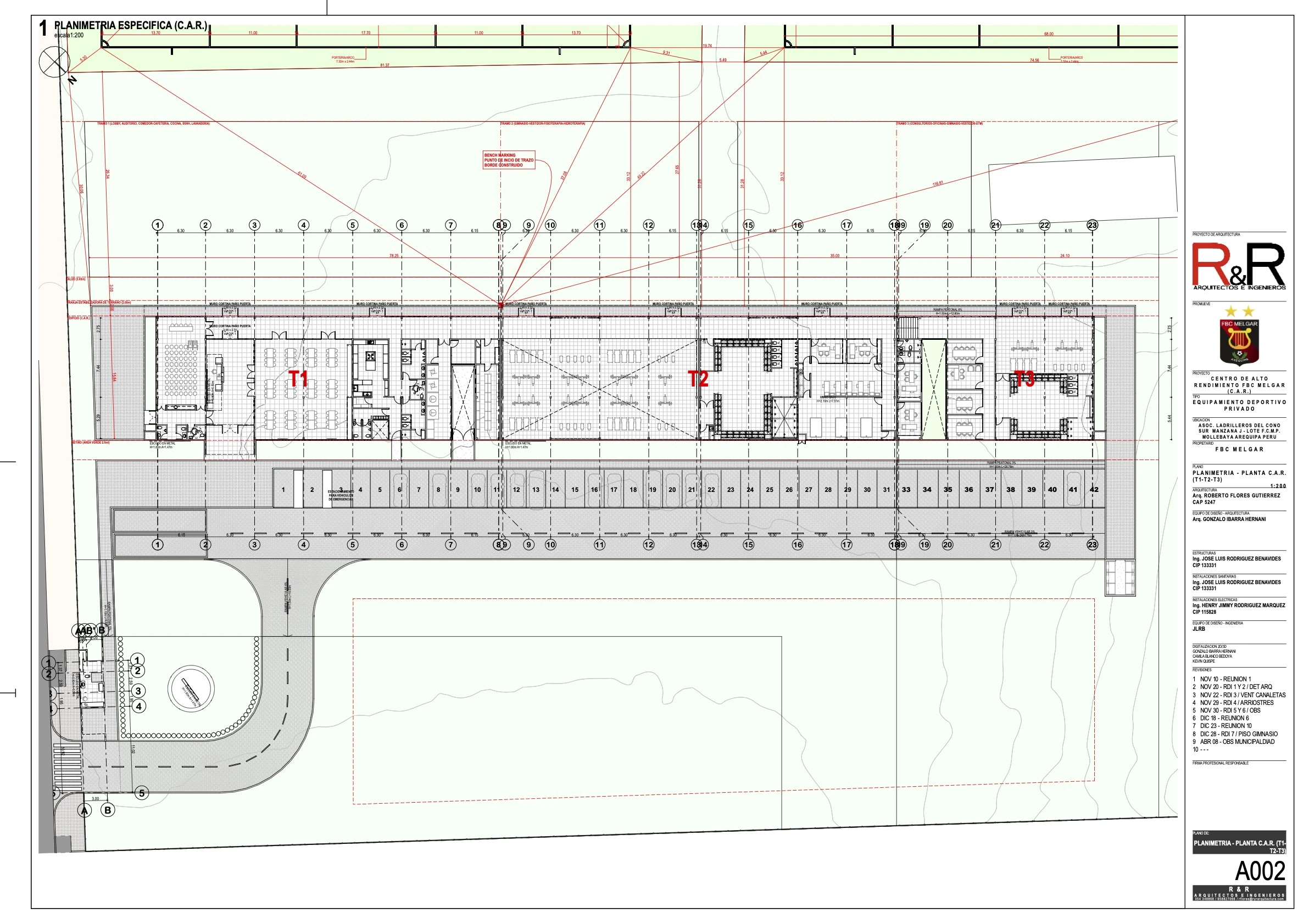

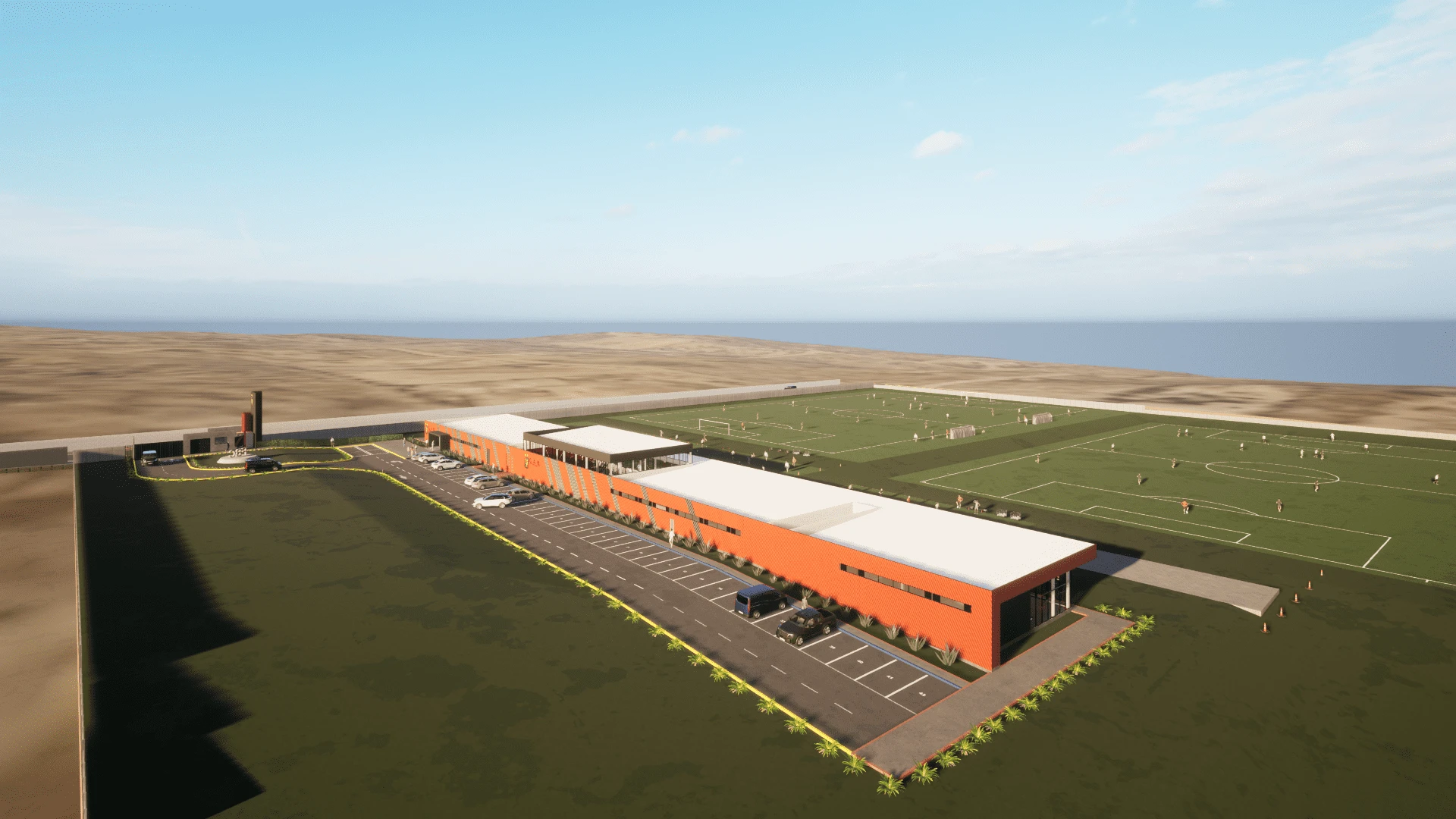

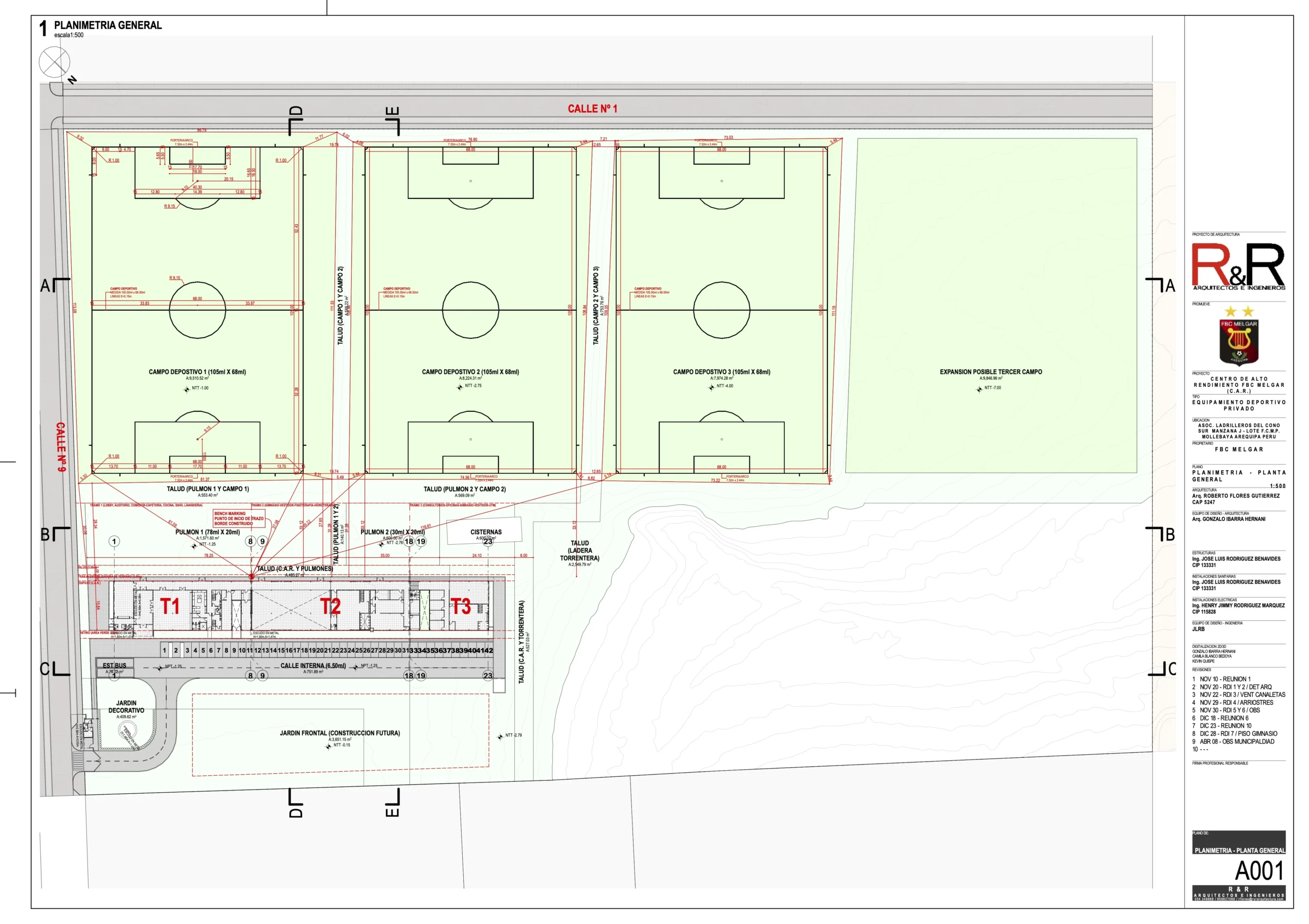

La entrada al terreno se da a través de un pórtico que alberga una caseta de seguridad, un servicio higiénico y un espacio para CCTV, desde donde se tiene control y registro del ingreso de vehículos y personas. El programa de los usos y funciones de los espacios están emplazados en un mismo nivel organizados linealmente a partir de una calle interna posterior que articula los tres tramos de la edificación. Ante ella se encuentra la zona semipública dispuesta con 40 zonas de estacionamiento y una plaza lineal, desde donde se conectan los ingresos a la edificación.

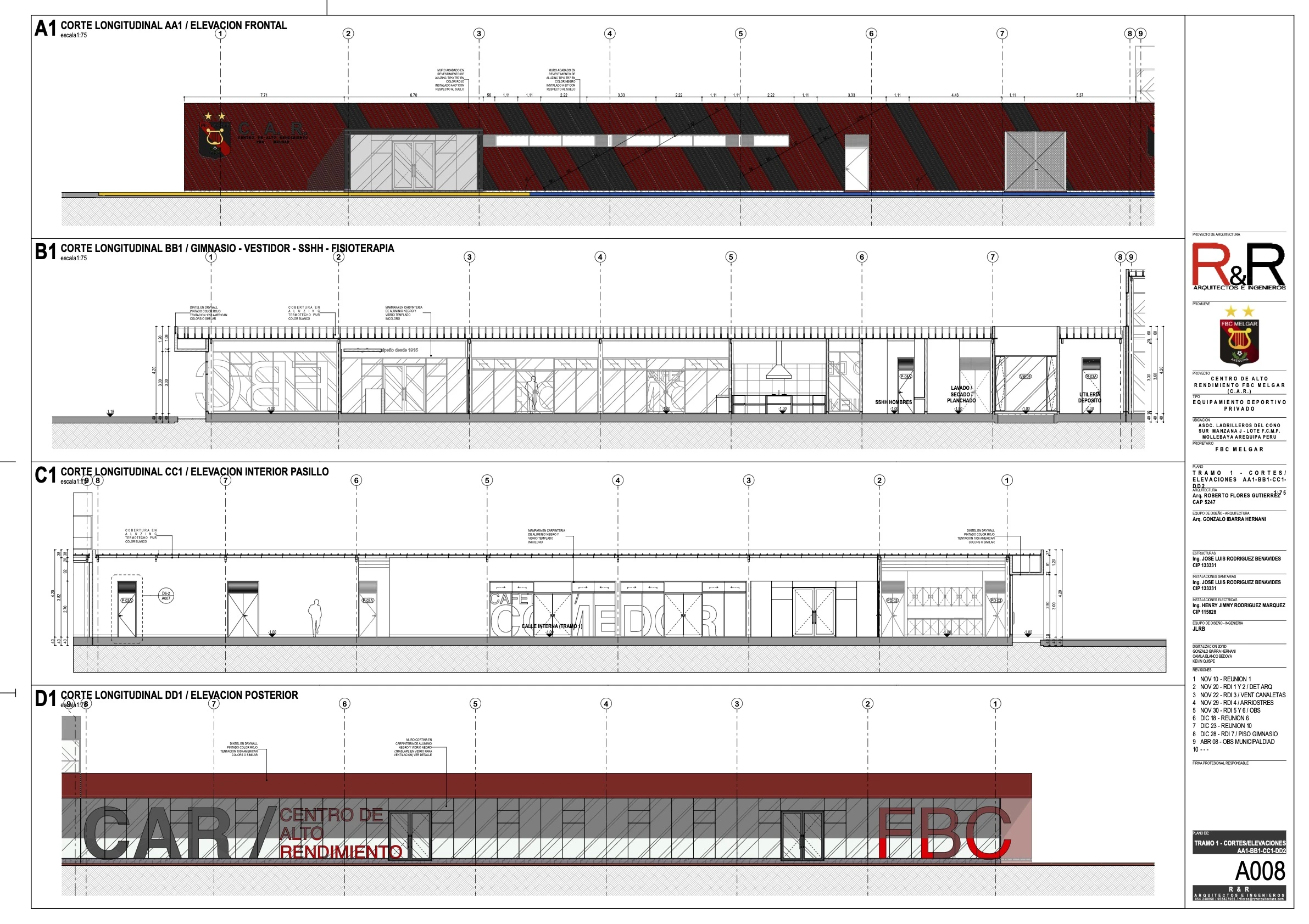

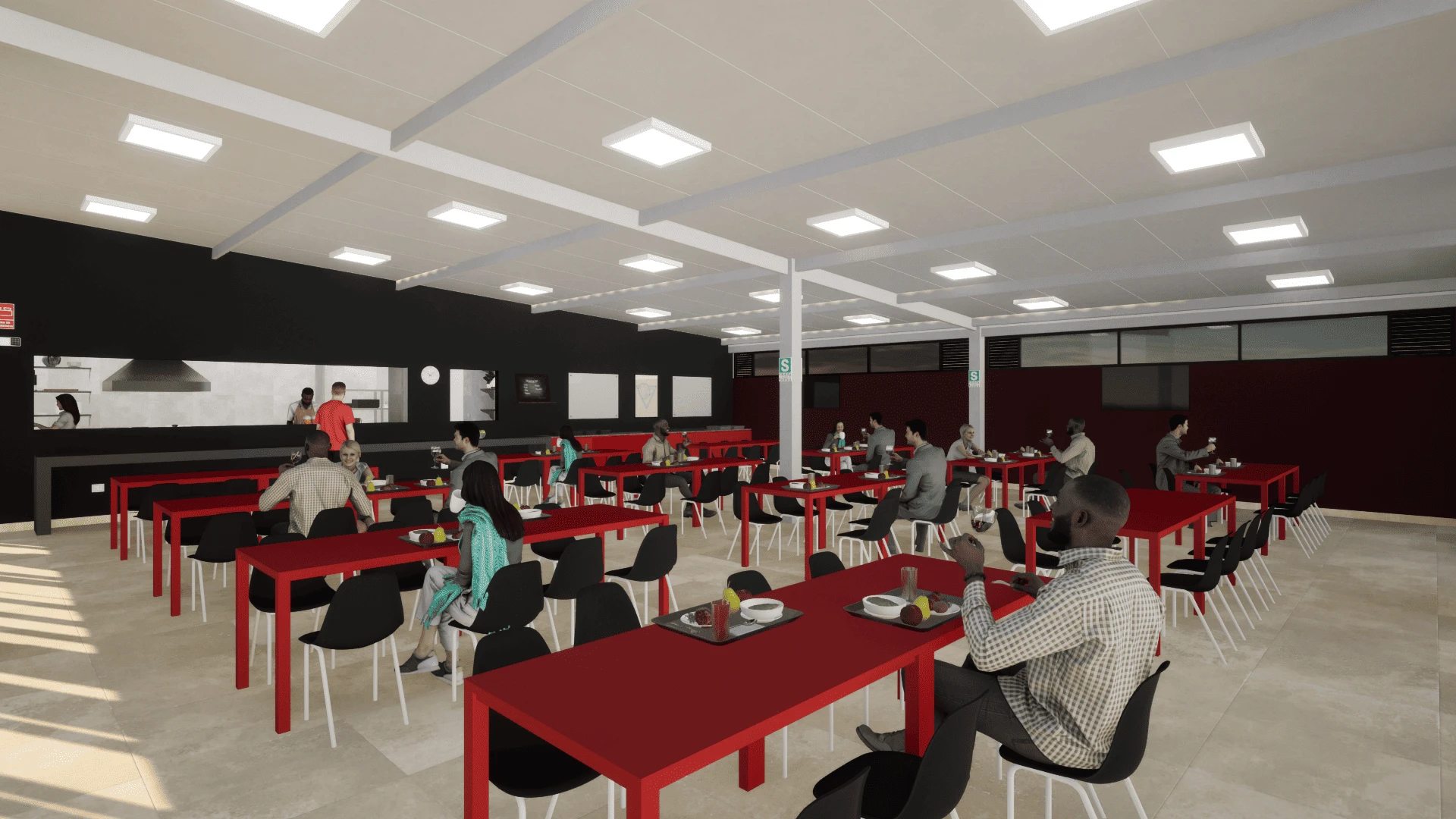

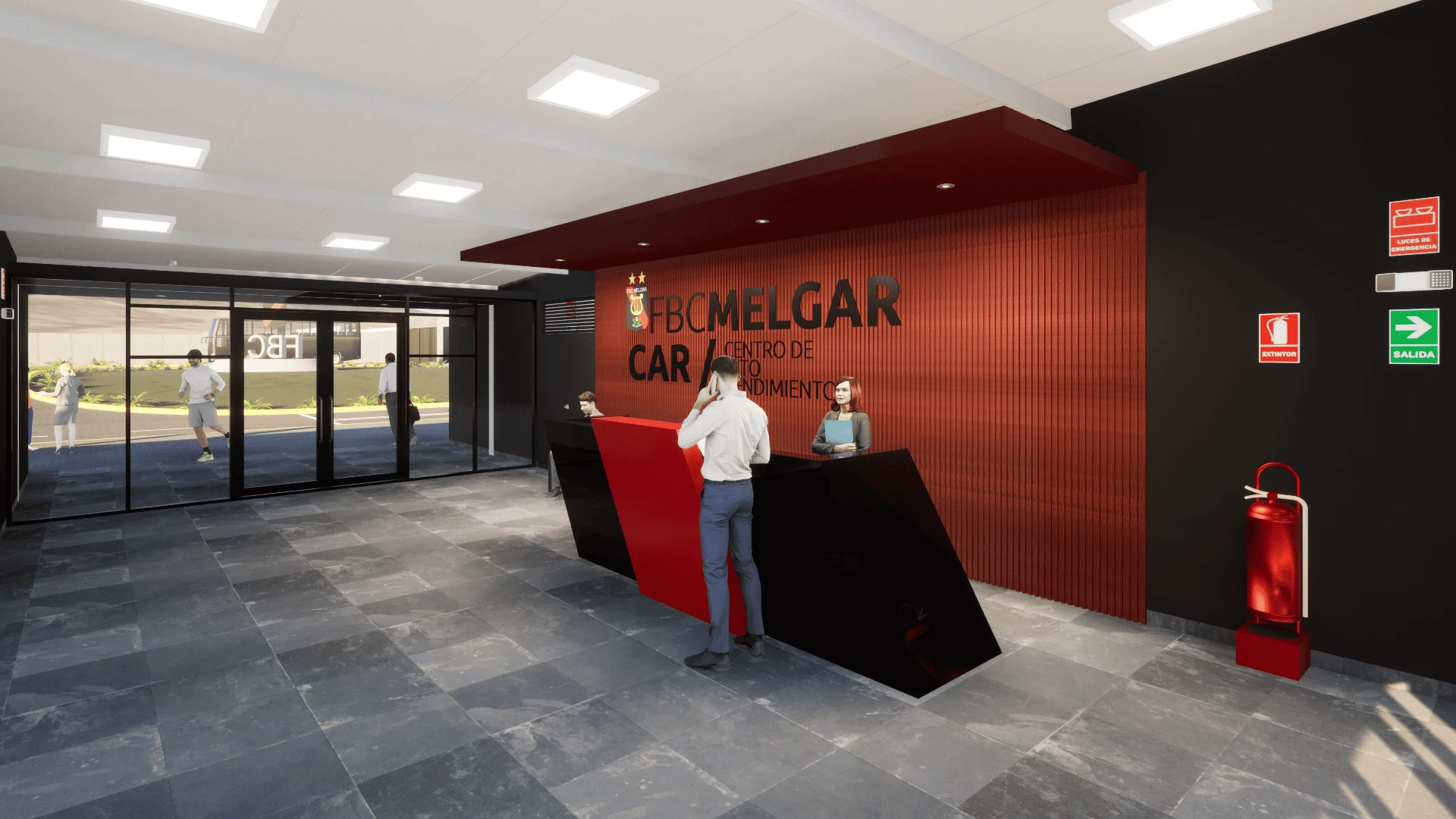

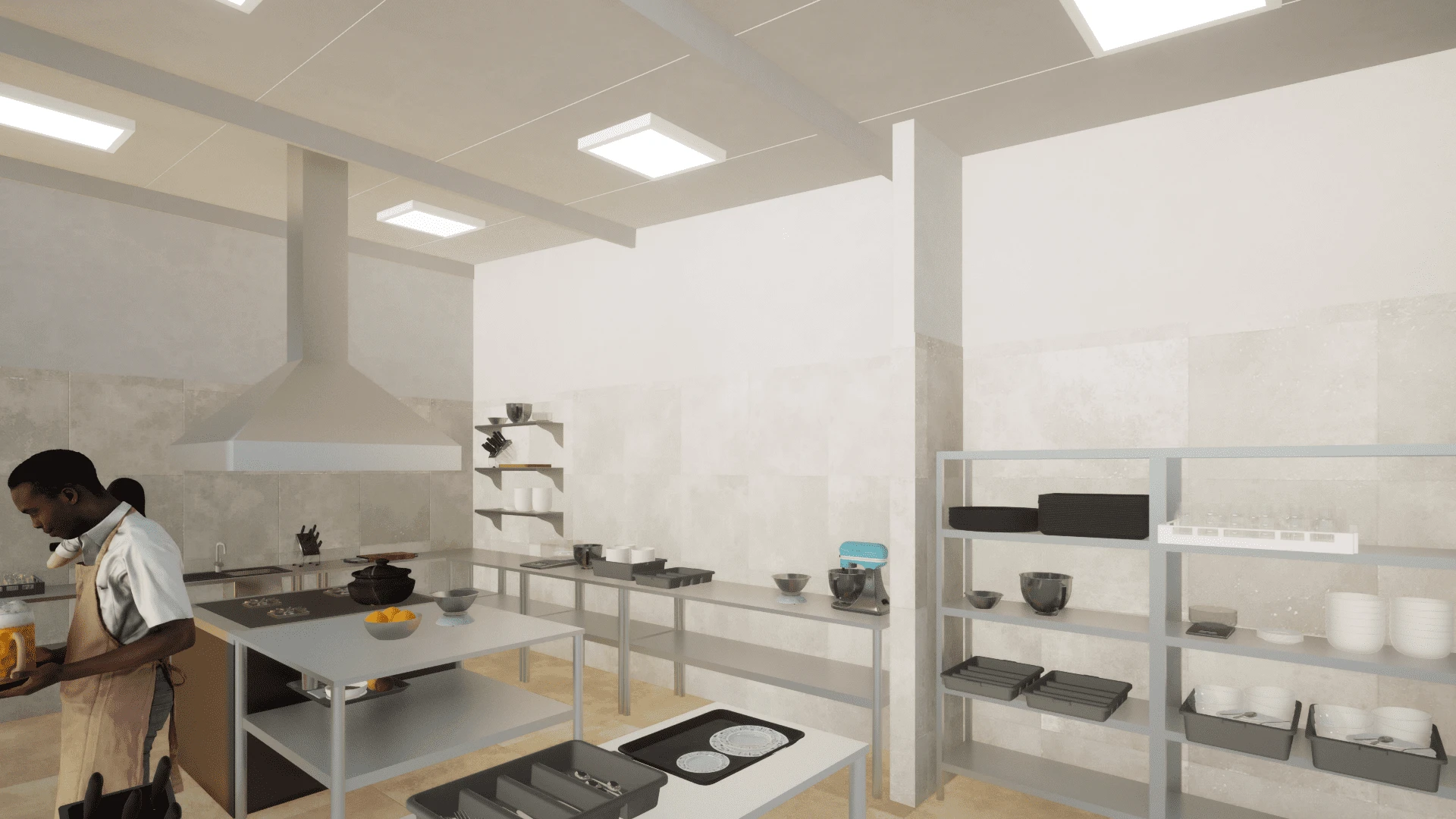

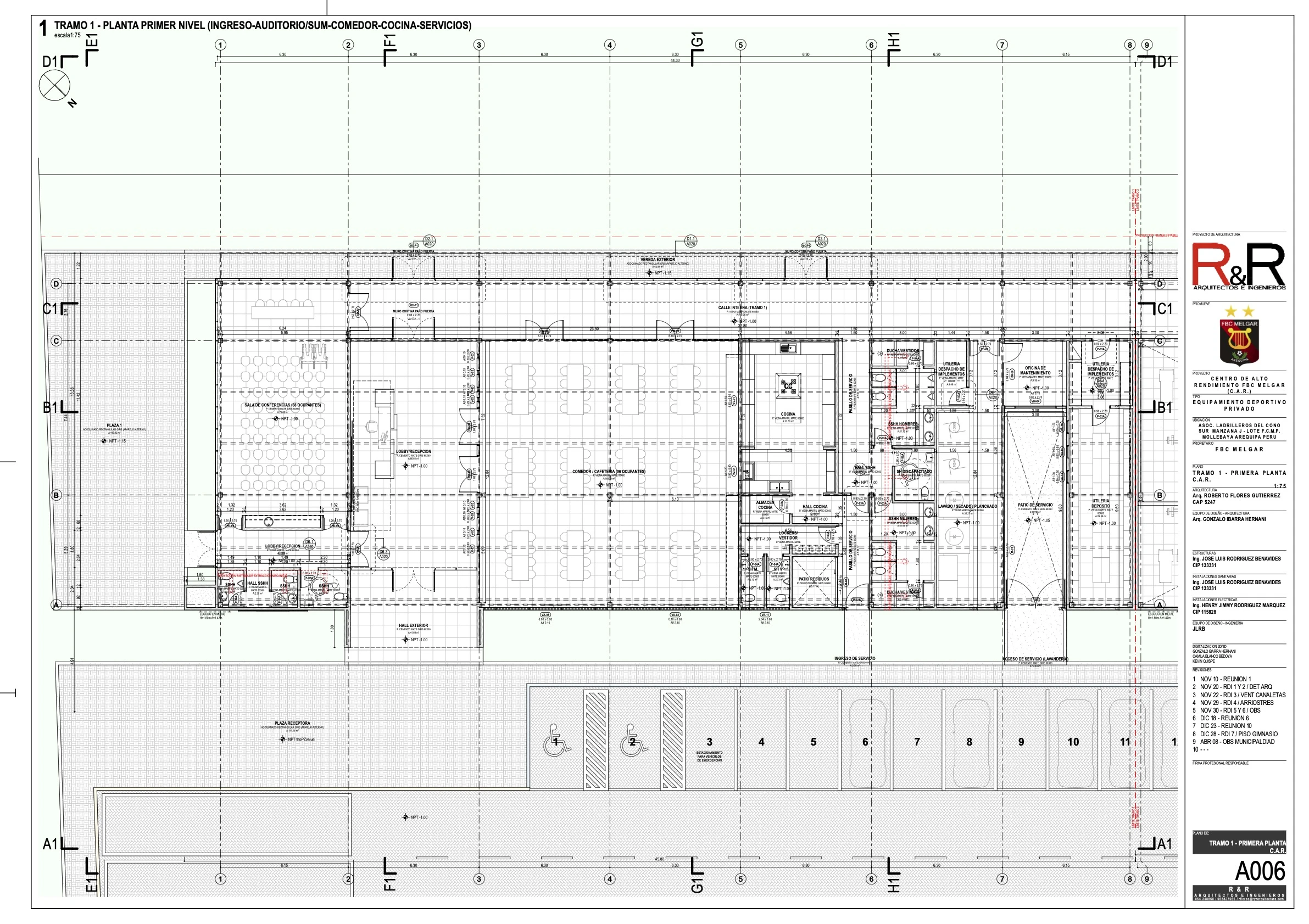

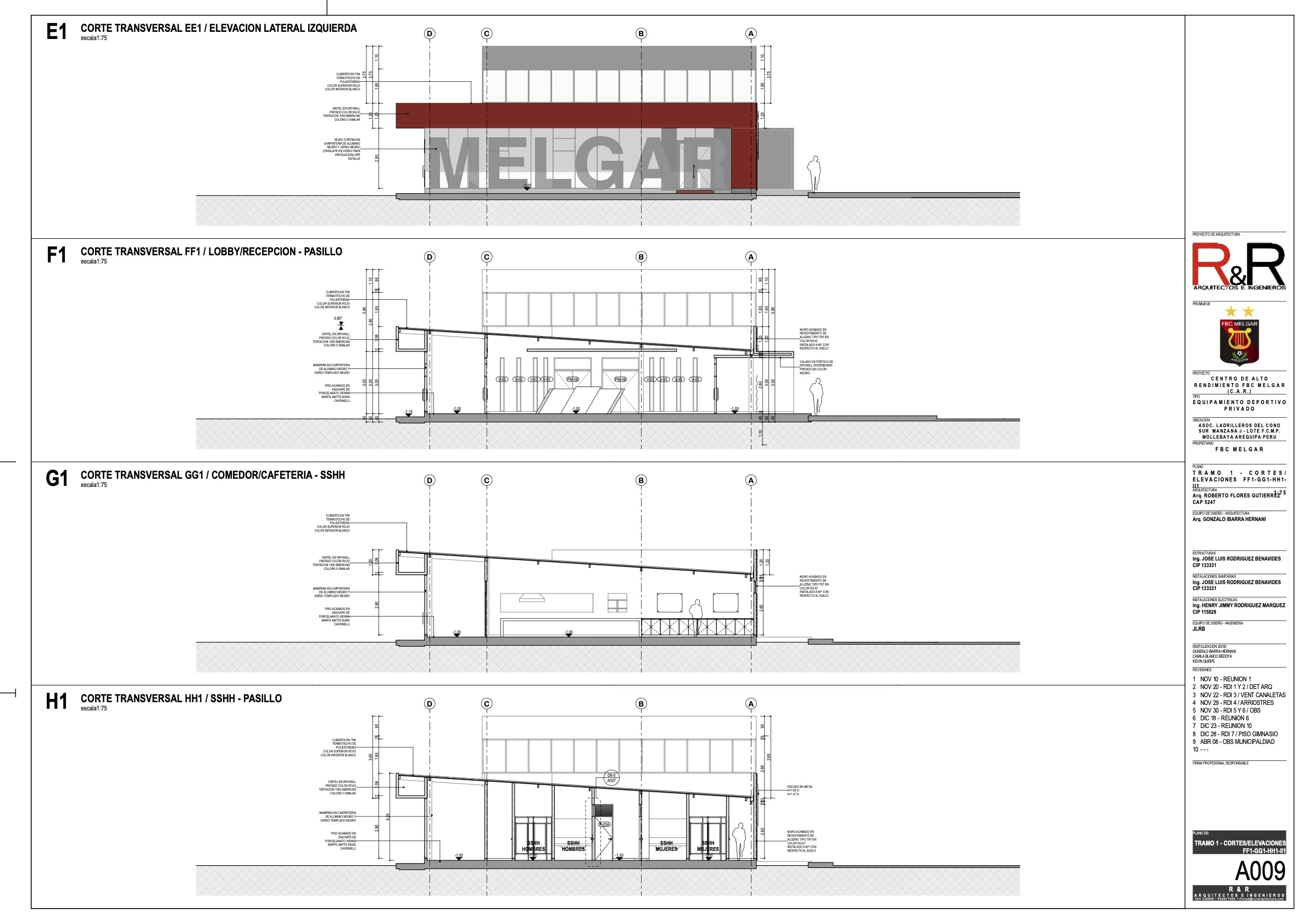

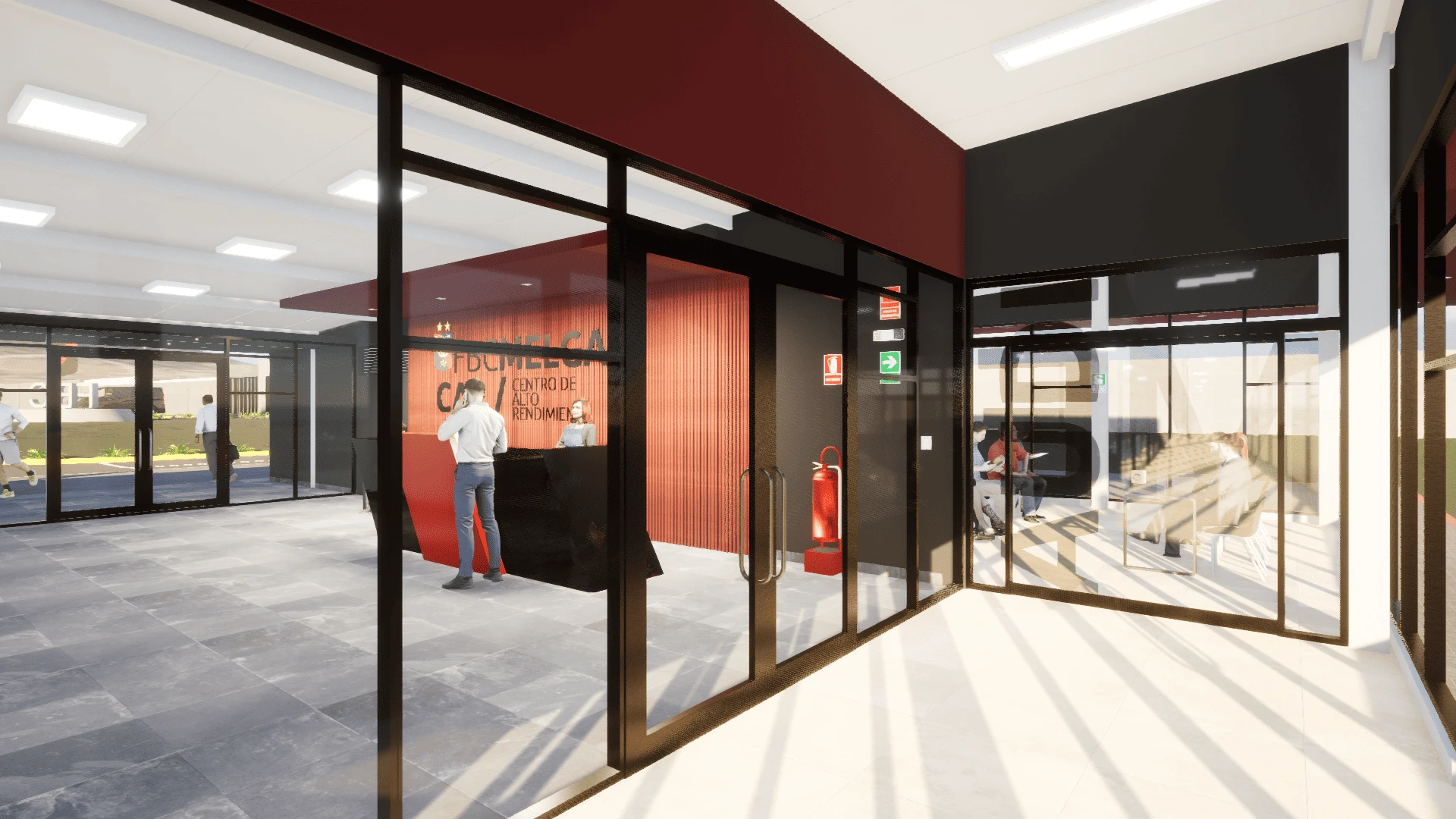

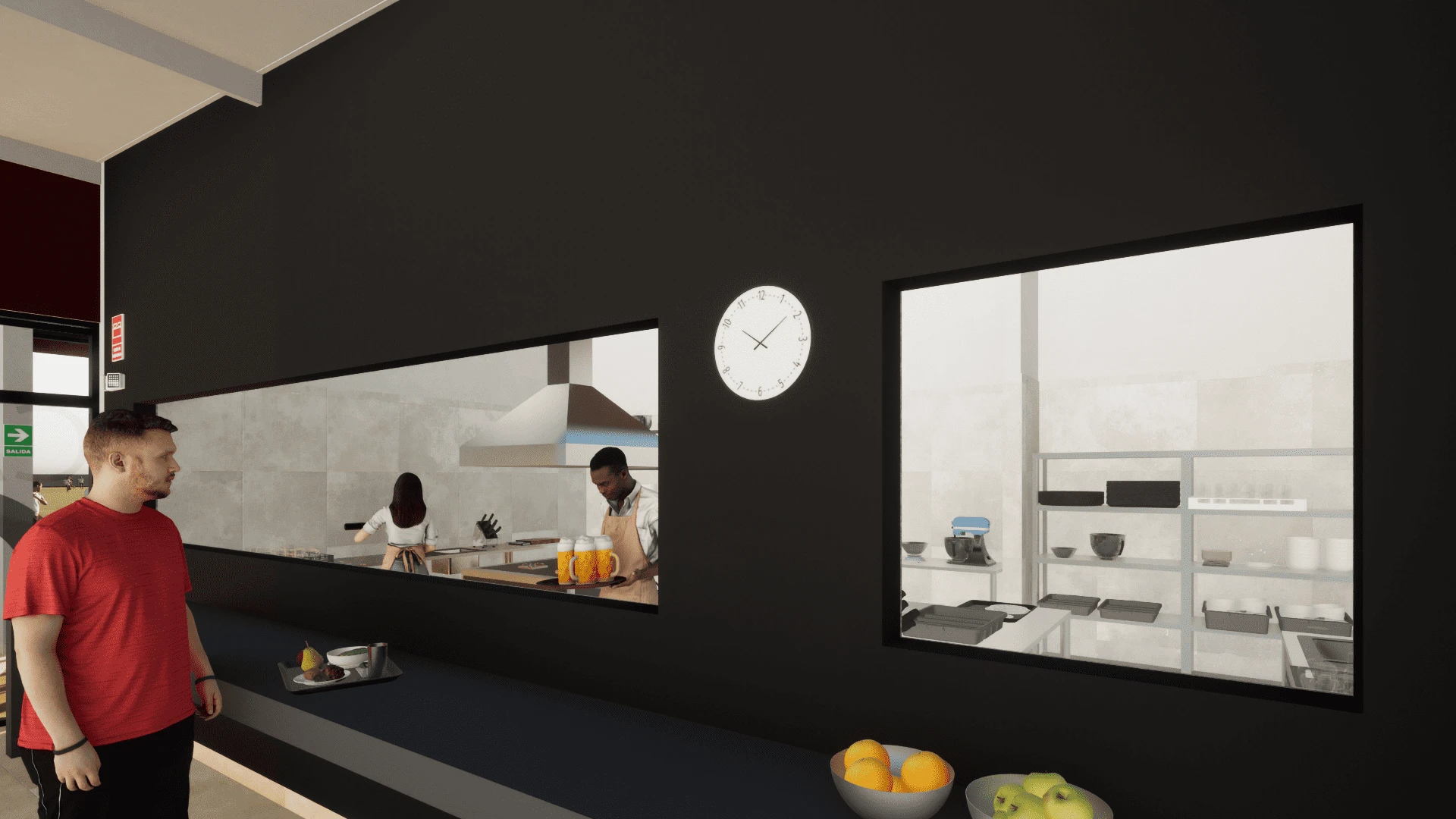

EL TRAMO 1 de la edificación esta ubicado próximo al lindero con la calle nº9 y contempla de derecha a izquierda: El acceso por la plaza lateral al espacio de espera del área de CONFERENCIAS, que conecta con 3 servicios higiénicos individuales (para hombre, mujer y personas discapacitadas) y la SALA DE CONFERENCIAS; la entrada principal hacia la RECEPCIÓN, con un modulo de atención/información; el COMEDOR / CAFETERÍA conectada a través de una abertura de recepción a la COCINA, la cual contempla un área de Lavatorios, un ALMACEN, LOCKERS / VESTIDOR, PATIO DE RESIDUOS y cuenta con una entrada independiente; la zona común de SERVICIOS HIGIÉNICOS (SSHH hombres, SSHH mujeres, incluyen
duchas, y SSHH para personas discapacitadas); ESPACIO PARA LAVADO / SECADO PLANCHADO conectado con el espacio de UTILERÍA, una OFICINA DE MANTENIMIENTO y un PATIO DE SERVICIO con acceso directo al estacionamiento; y con el área de UTILERÍA DE DESPACHO DE IMPLEMENTOS y DEPOSITO, todos los espacios están conectados a la calle interna posterior el cual tiene 2 accesos hacia los CAMPOS DE ENTRENAMIENTO.

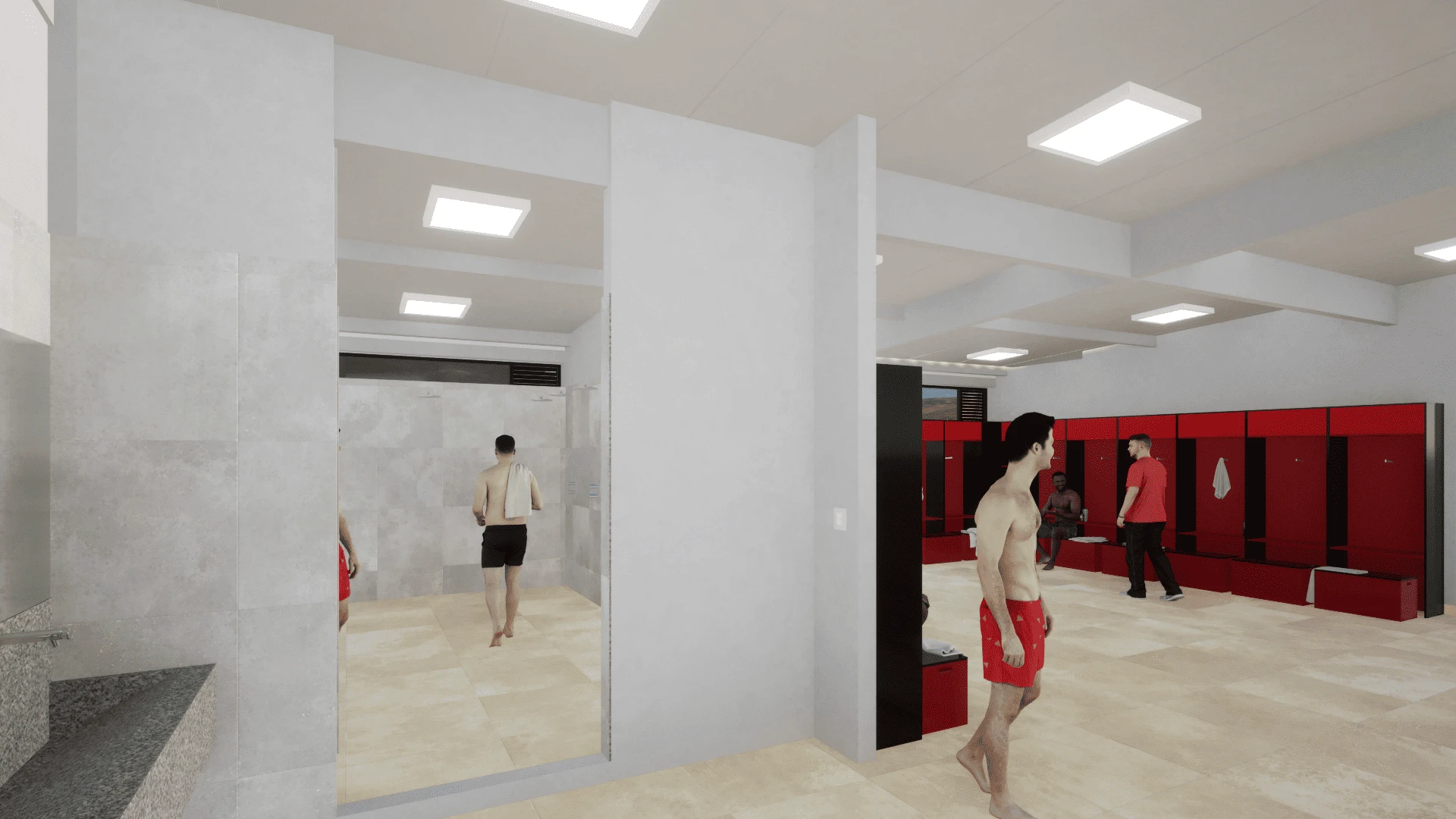

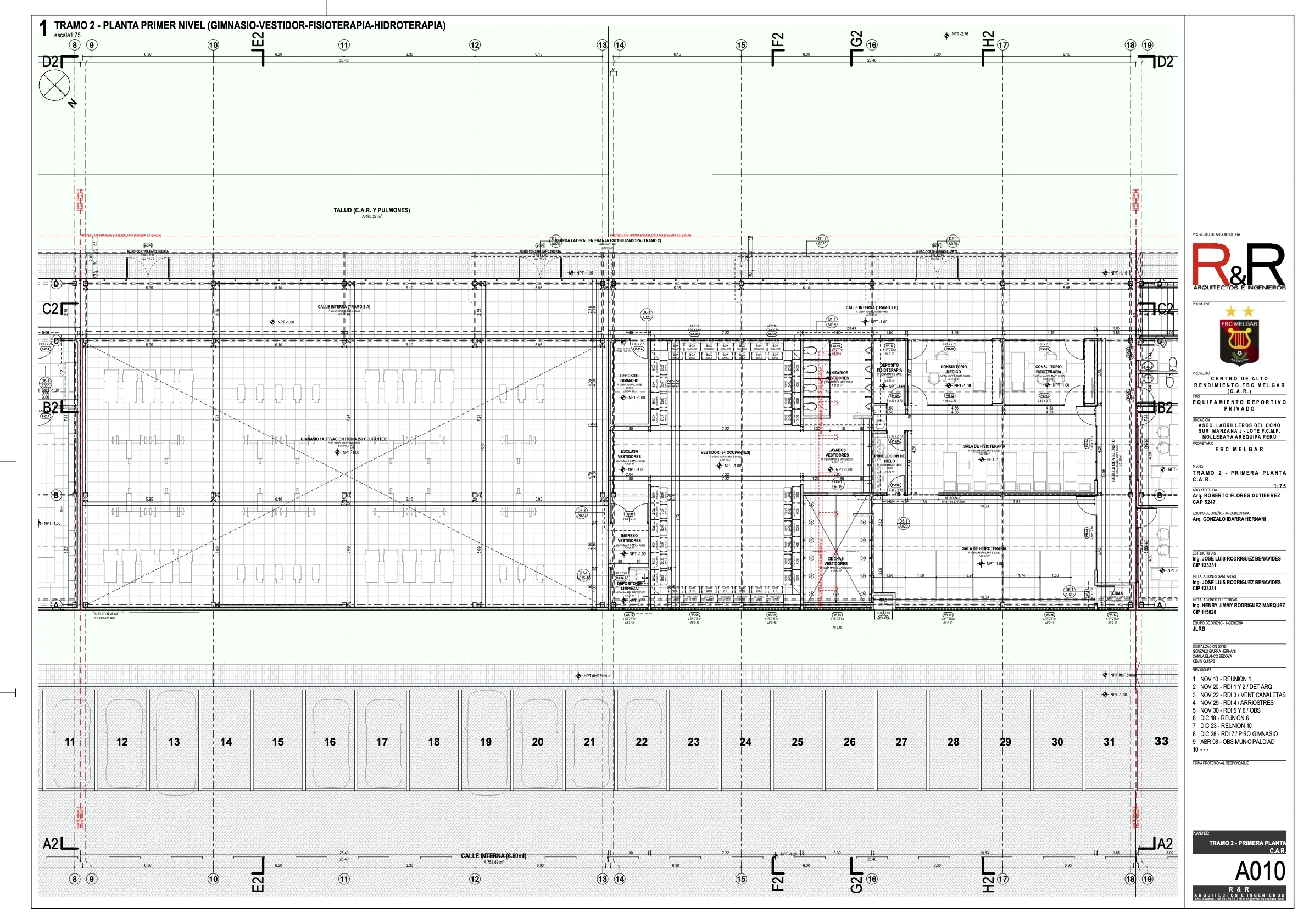

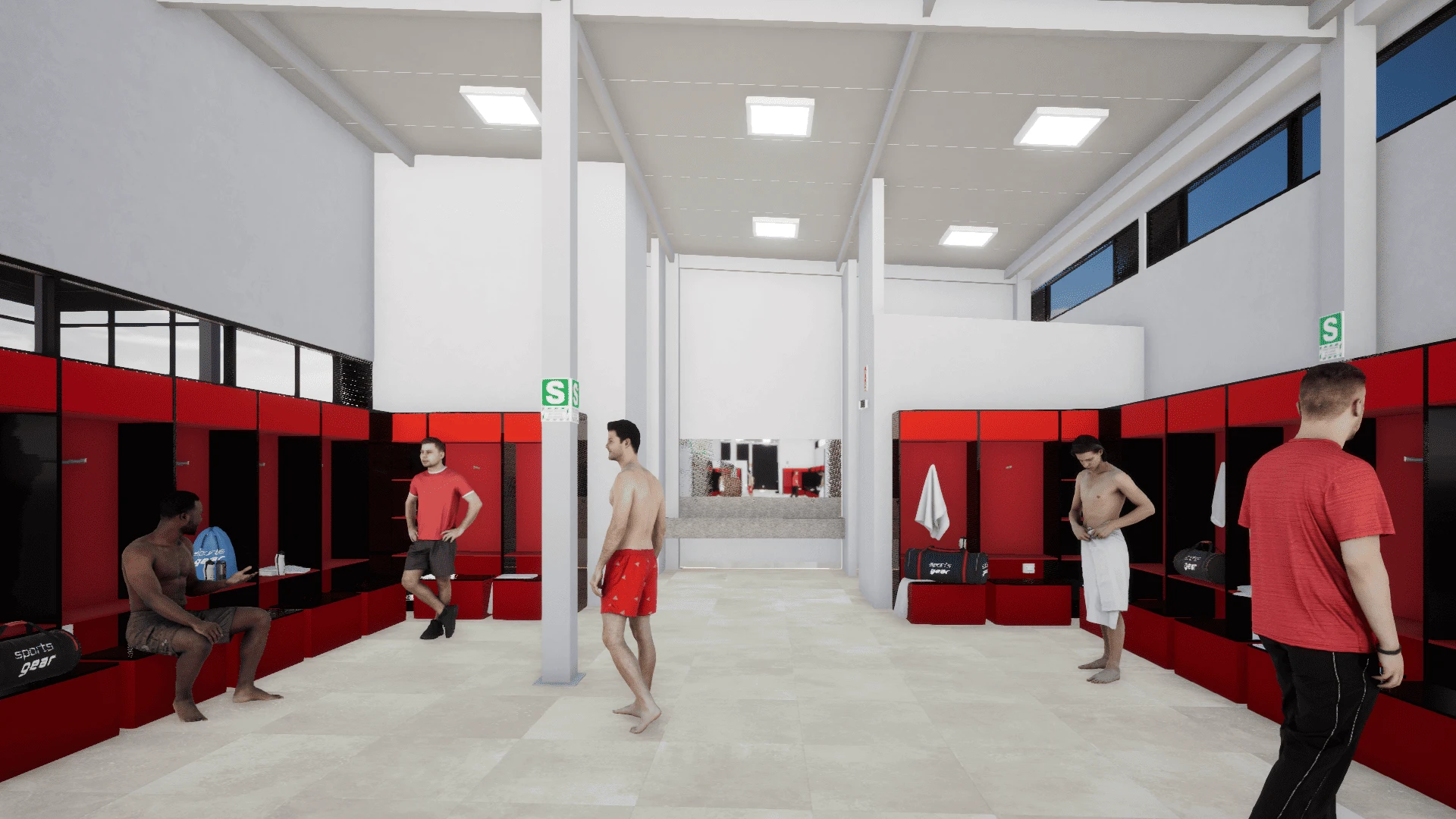

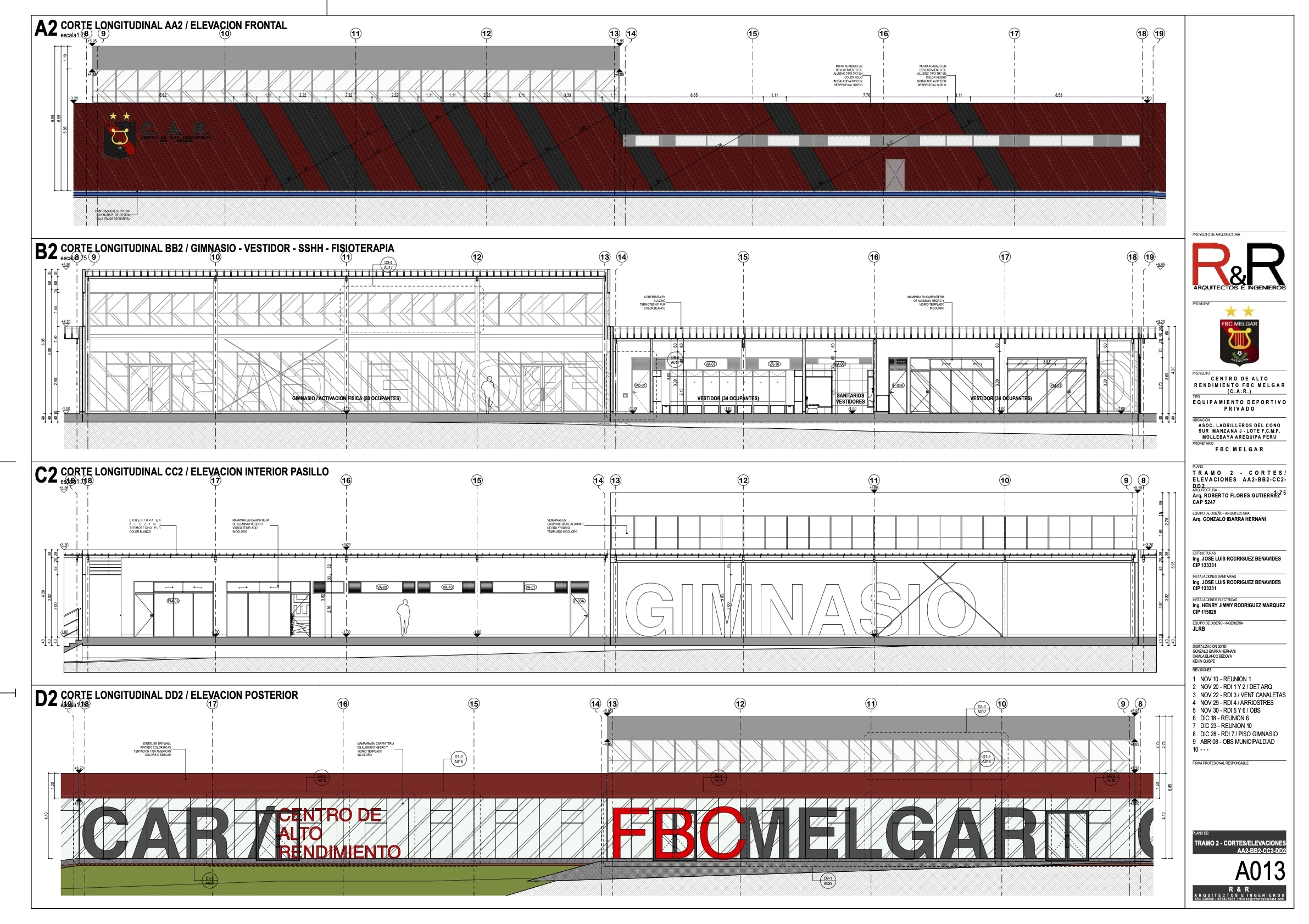

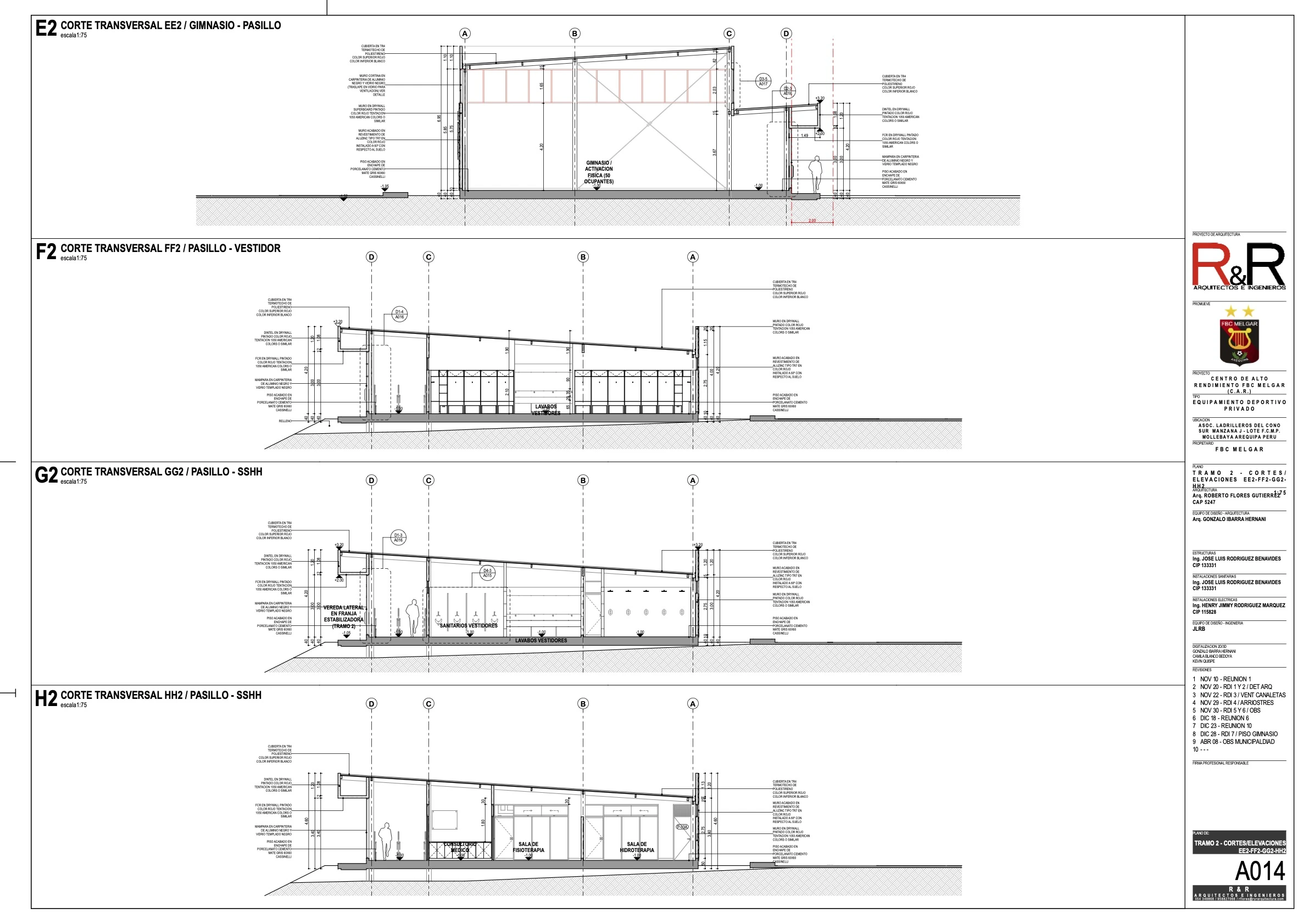

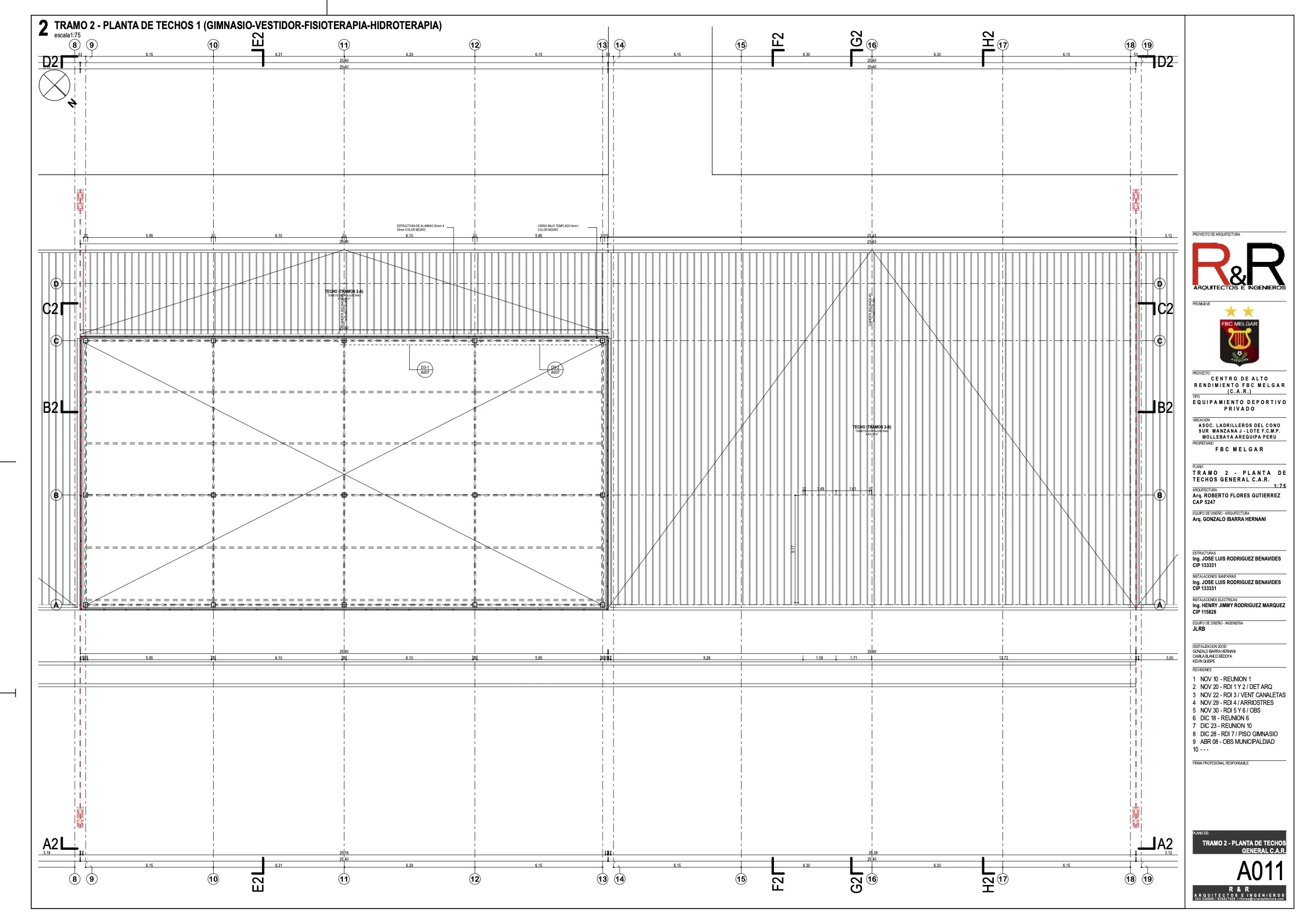

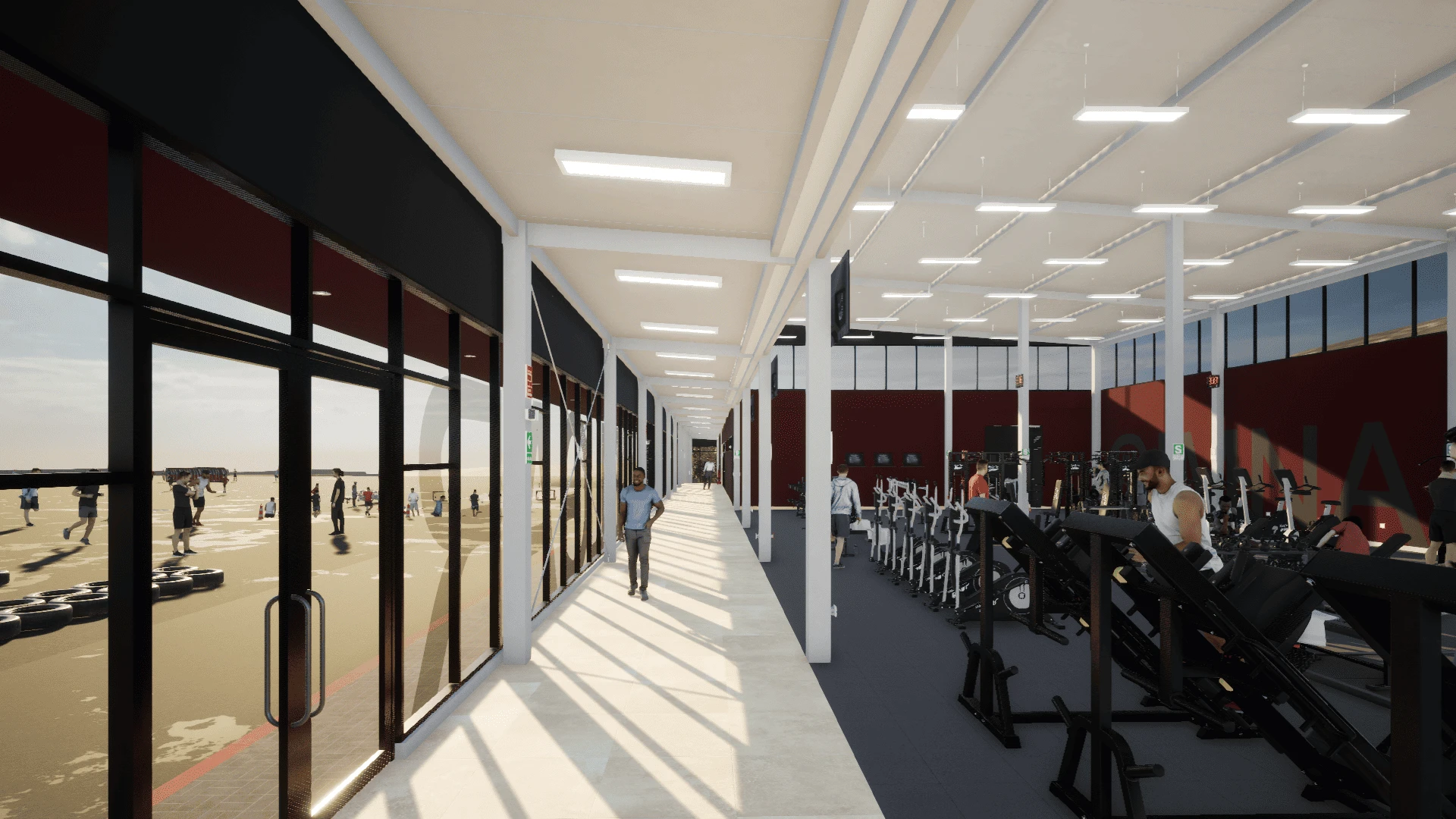

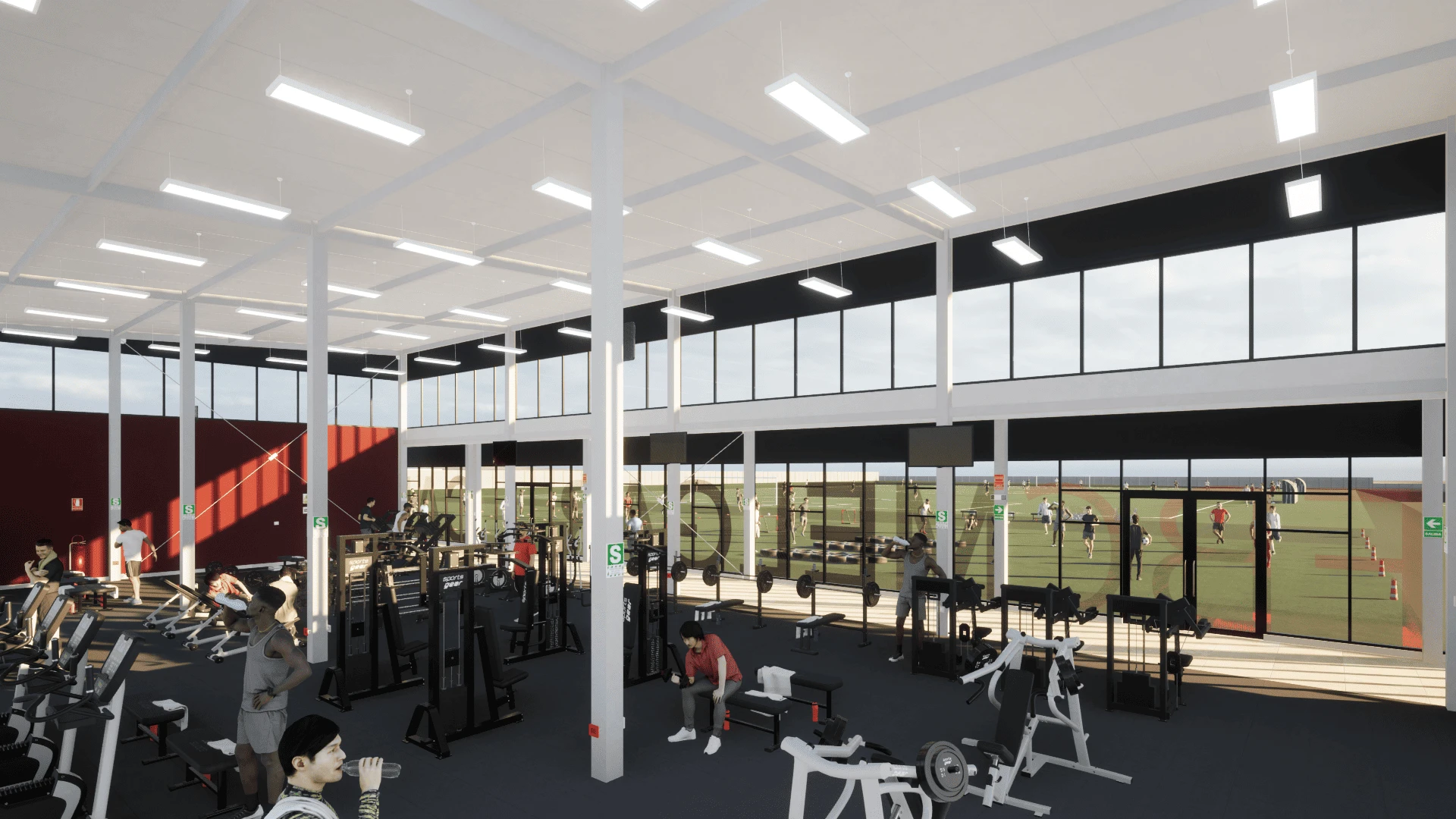

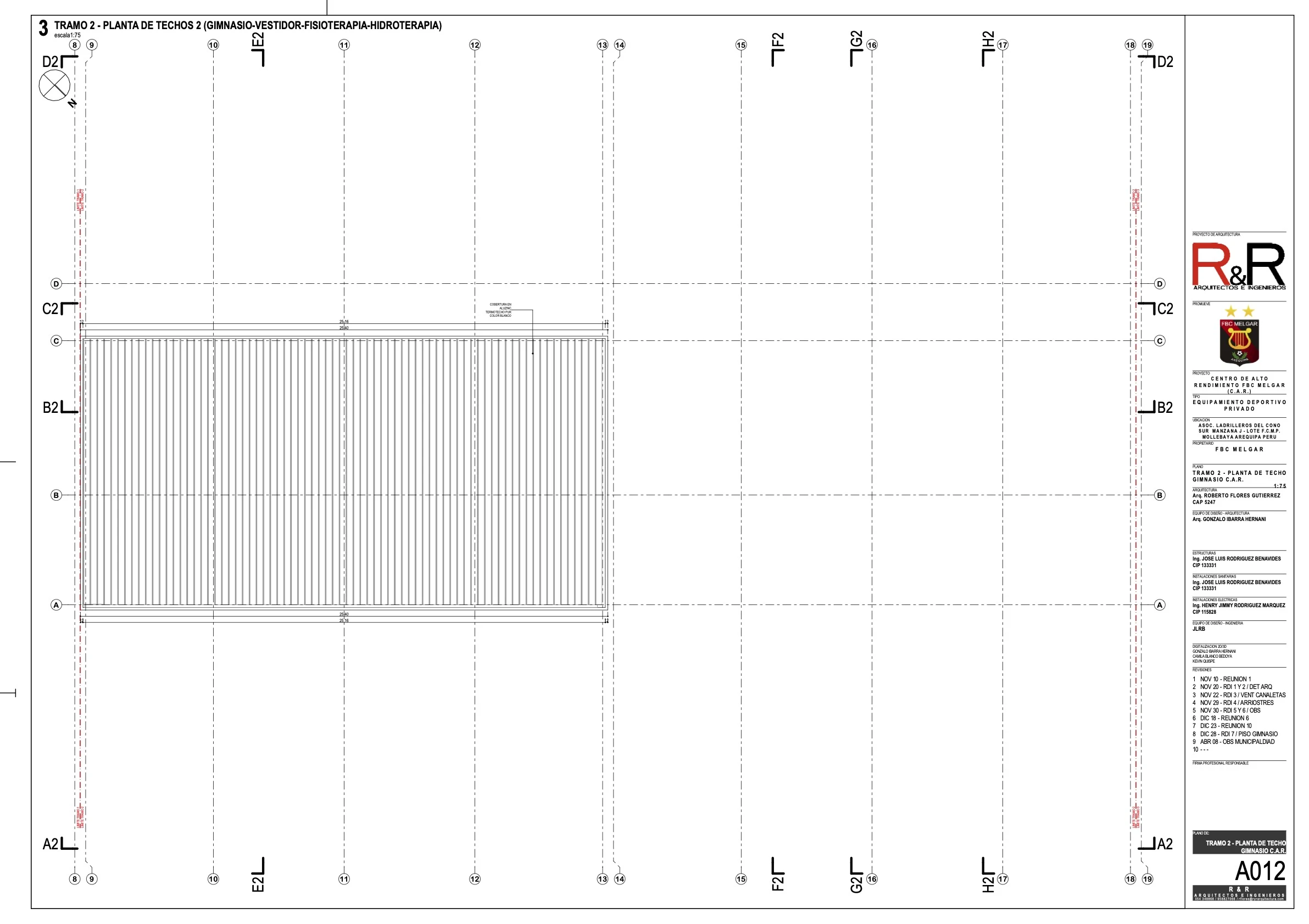

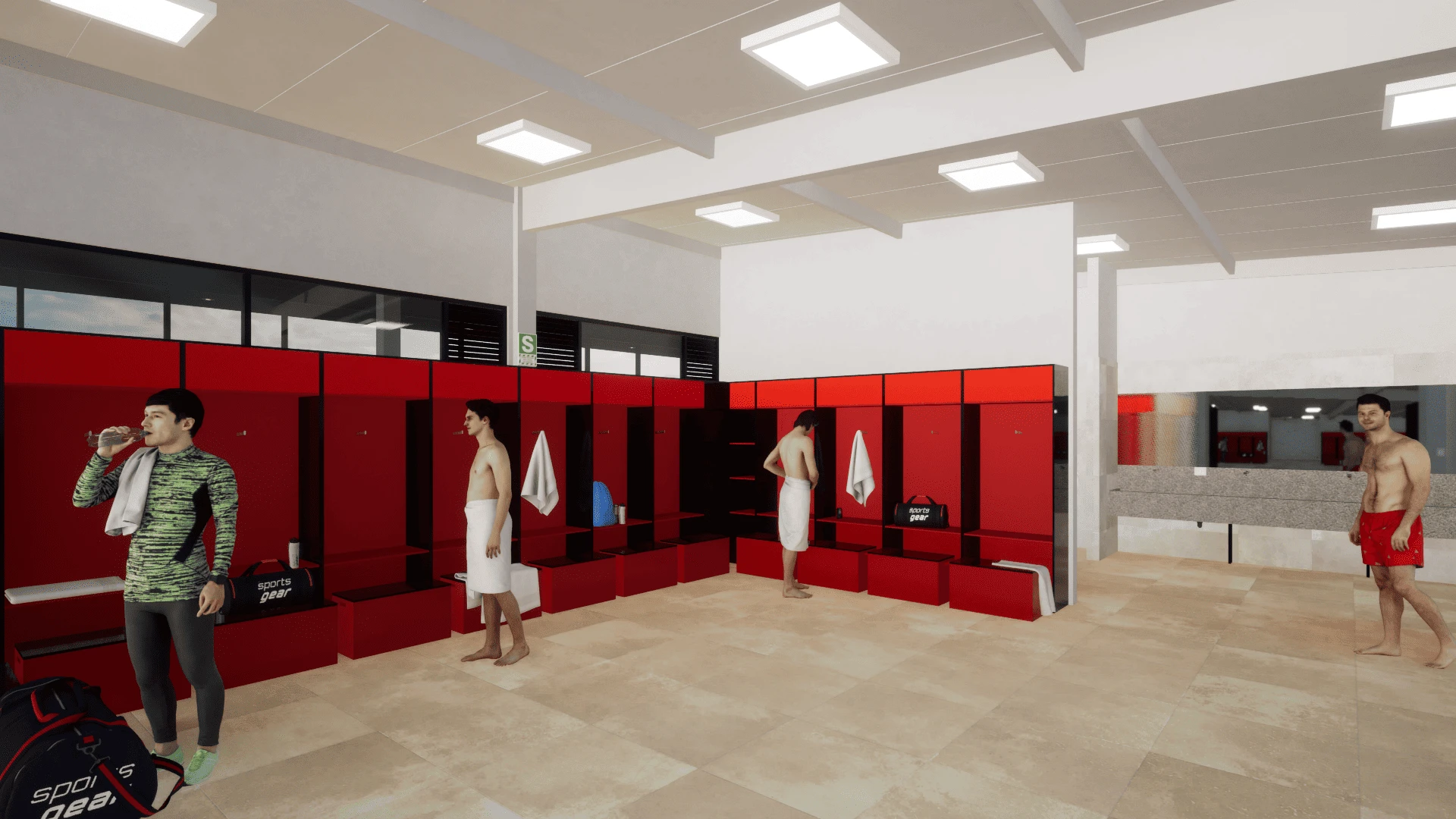

EL TRAMO 2 contiguo de la edificación contempla de derecha a izquierda: EL GIMNASIO / SALA DE ACTIVACIÓN, de mayor altura respecto al resto del volumen edificado, conectado con el espacio de VESTIDOR que cuenta con DEPOSITO DE LIMPIEZA, SANITARIOS, LAVABOS Y DUCHAS; conectado a la calle interior están el DEPOSITO DEL GIMNASIO y el ÁREA DE FISIOTERAPIA que contiene dos CONSULTORIOS (Médico y Fisioterapia), DEPOSITO, espacio de PRODUCCIÓN DE HIELO, dos SALAS de HIDROTERAPIA Y FISIOTERAPIA, TERMA, y están conectados por un pasillo a 2 SH (hombre y mujer) y dos CONSULTORIOS (Nutricionista y Psicología) que se encuentran en el TRAMO 3, los espacios están conectados a la calle interna posterior el cual tiene 3 accesos hacia los CAMPOS DE ENTRENAMIENTO.

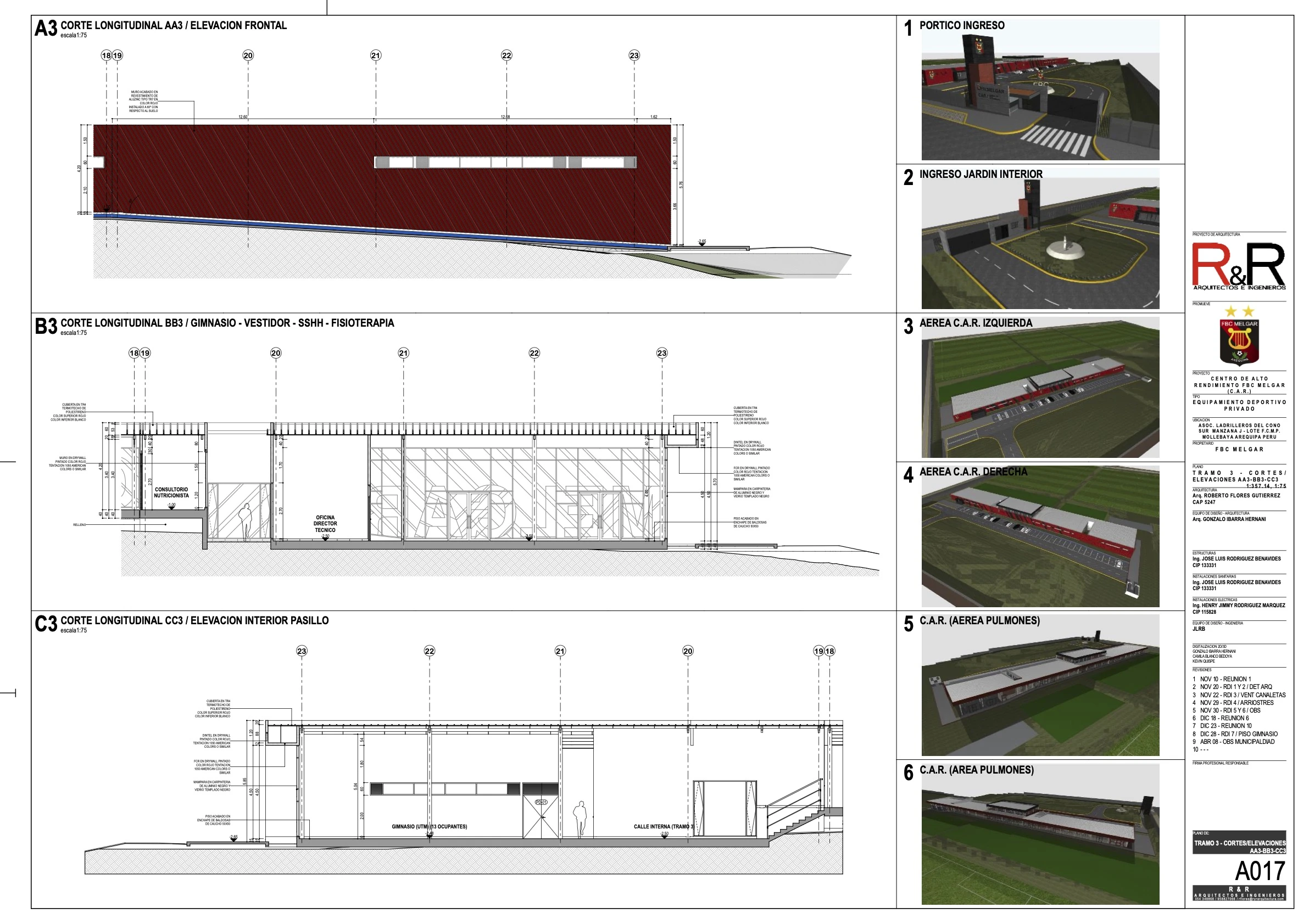

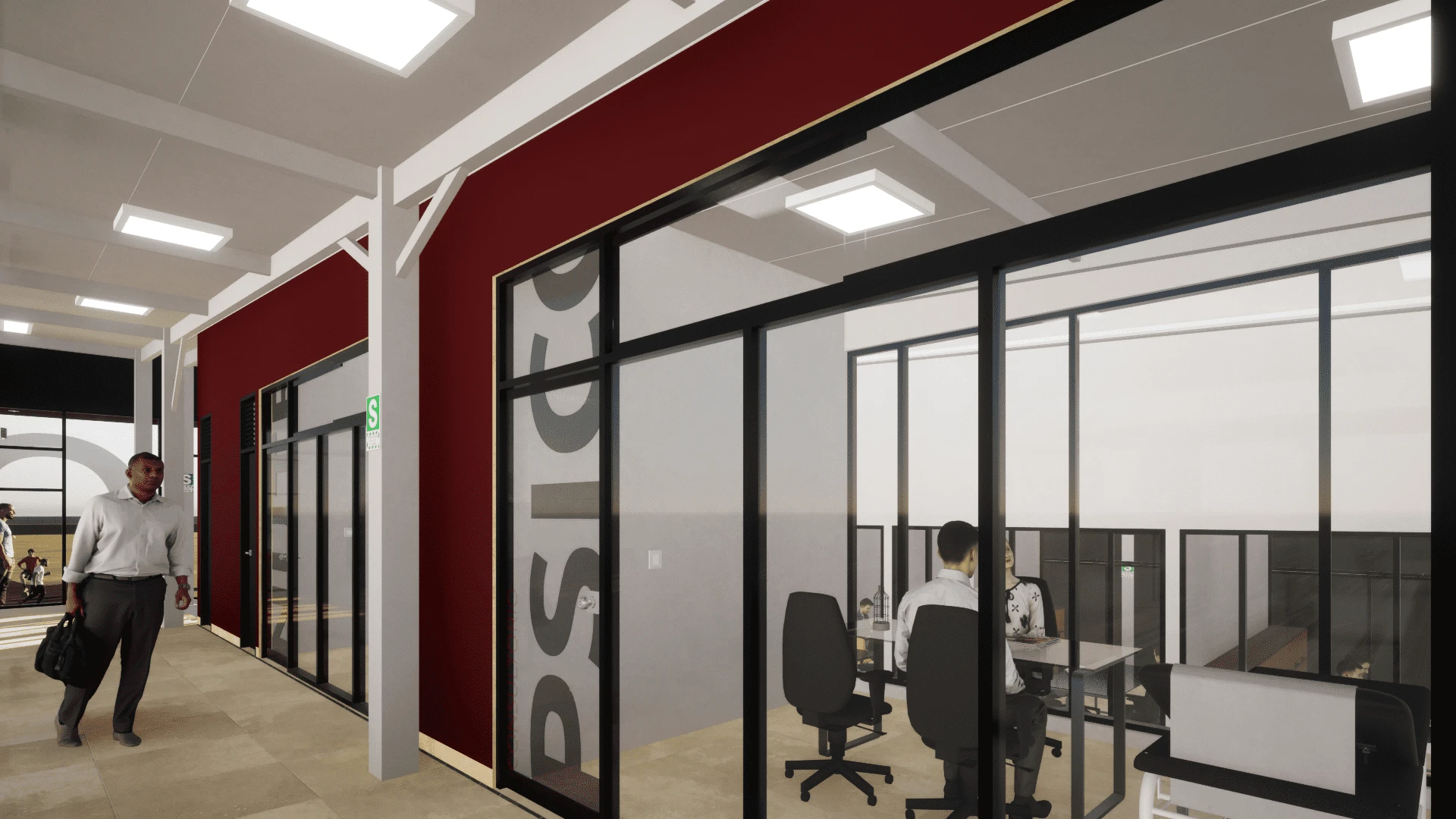

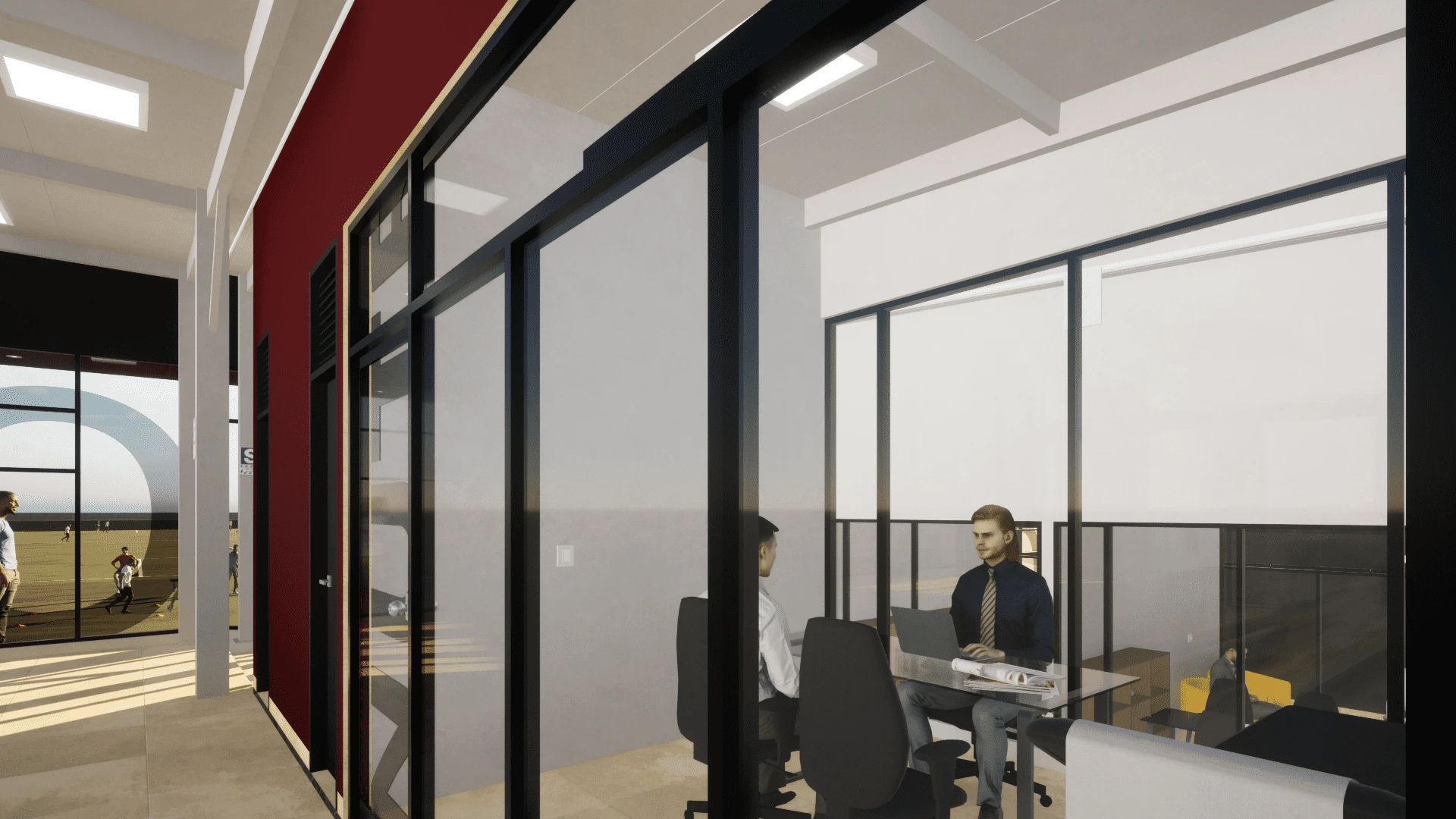

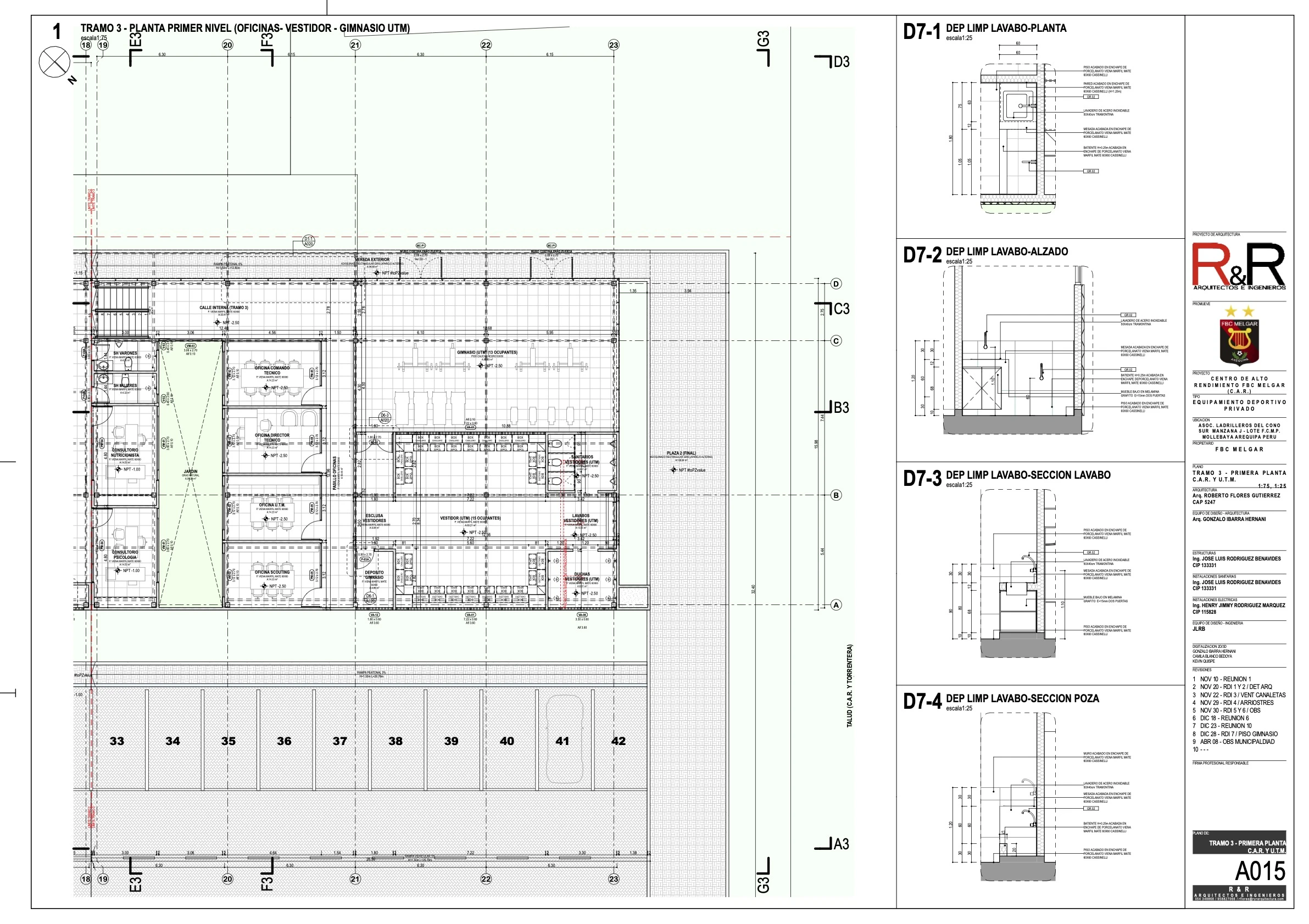

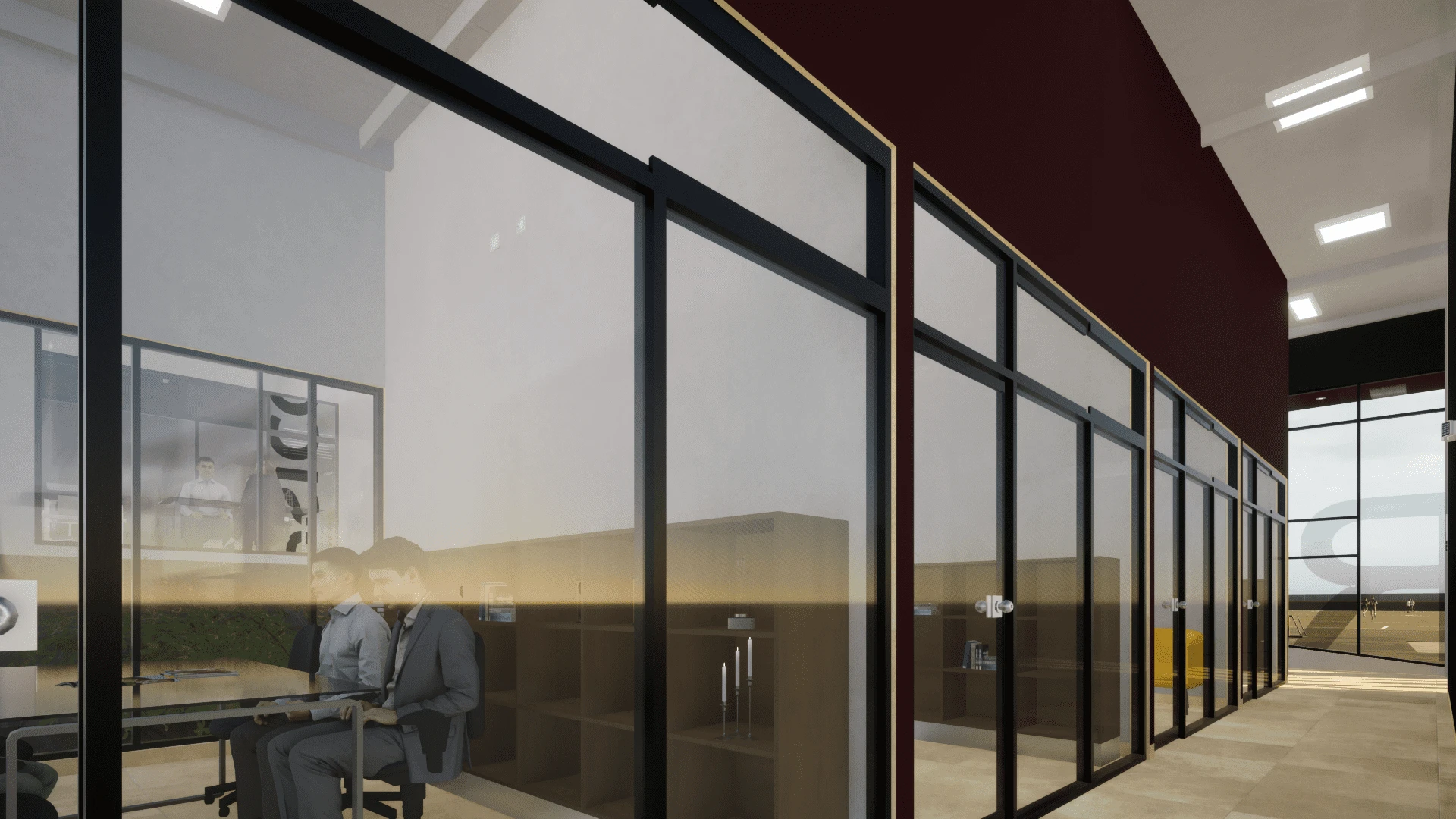

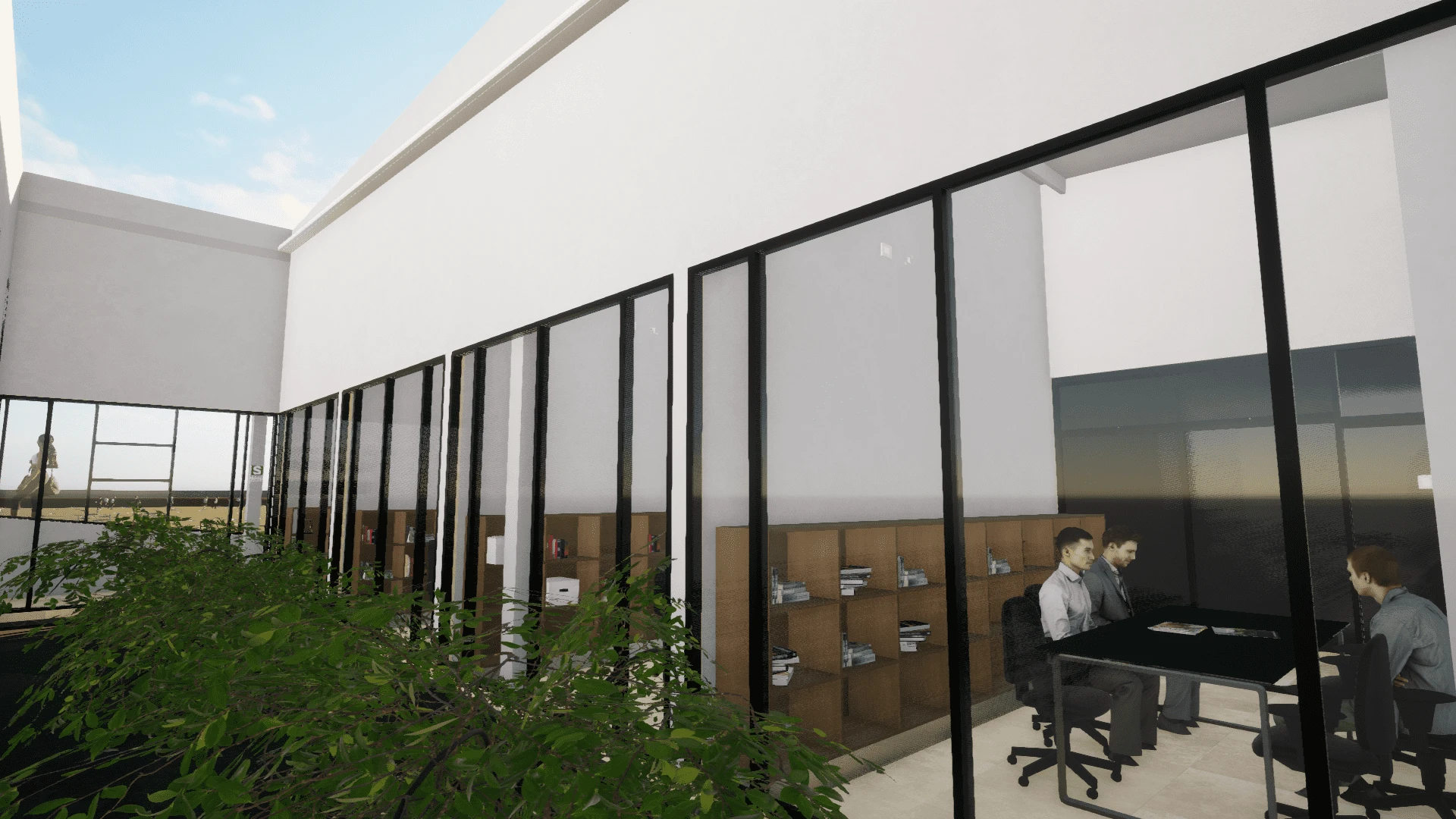

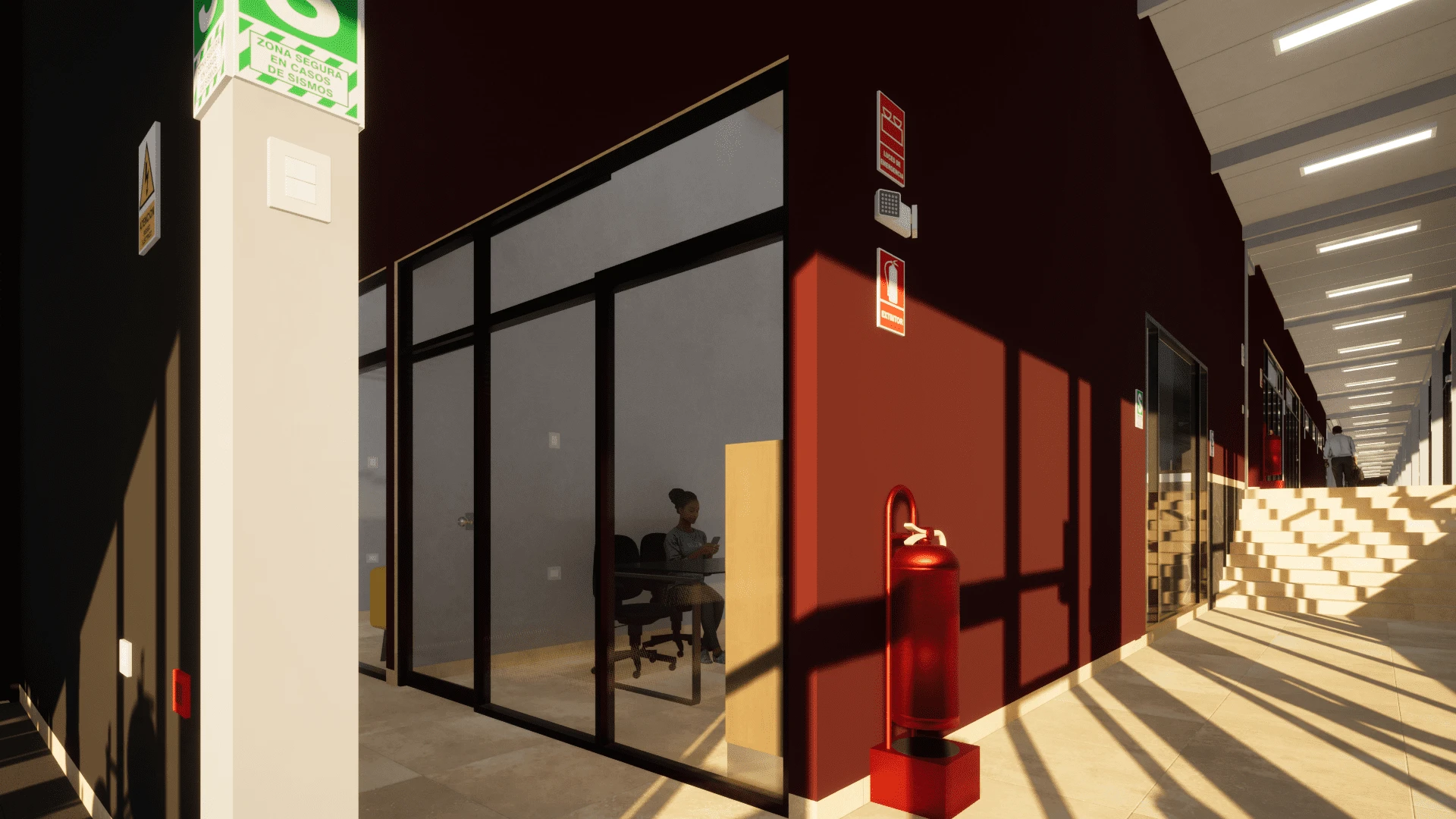

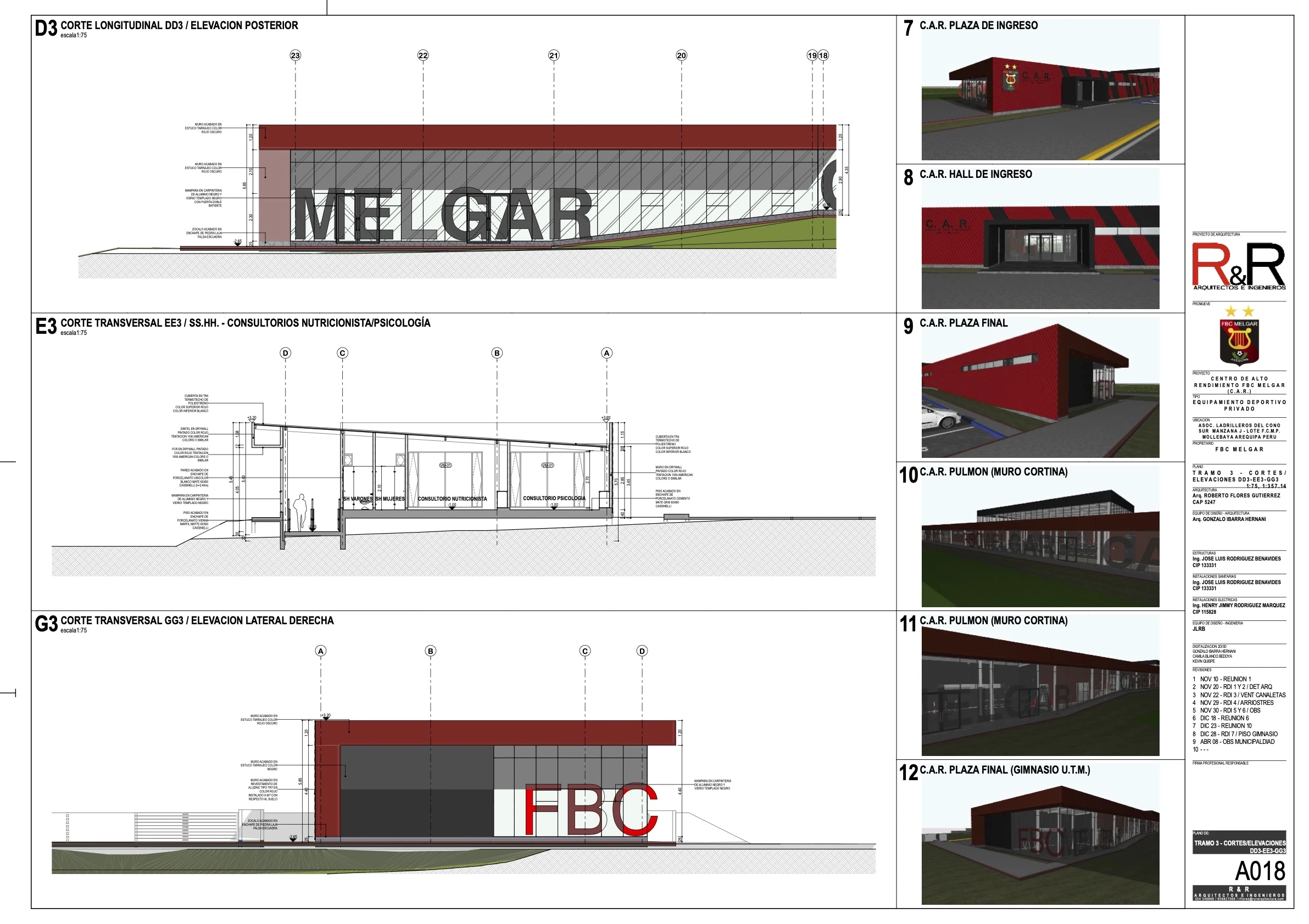

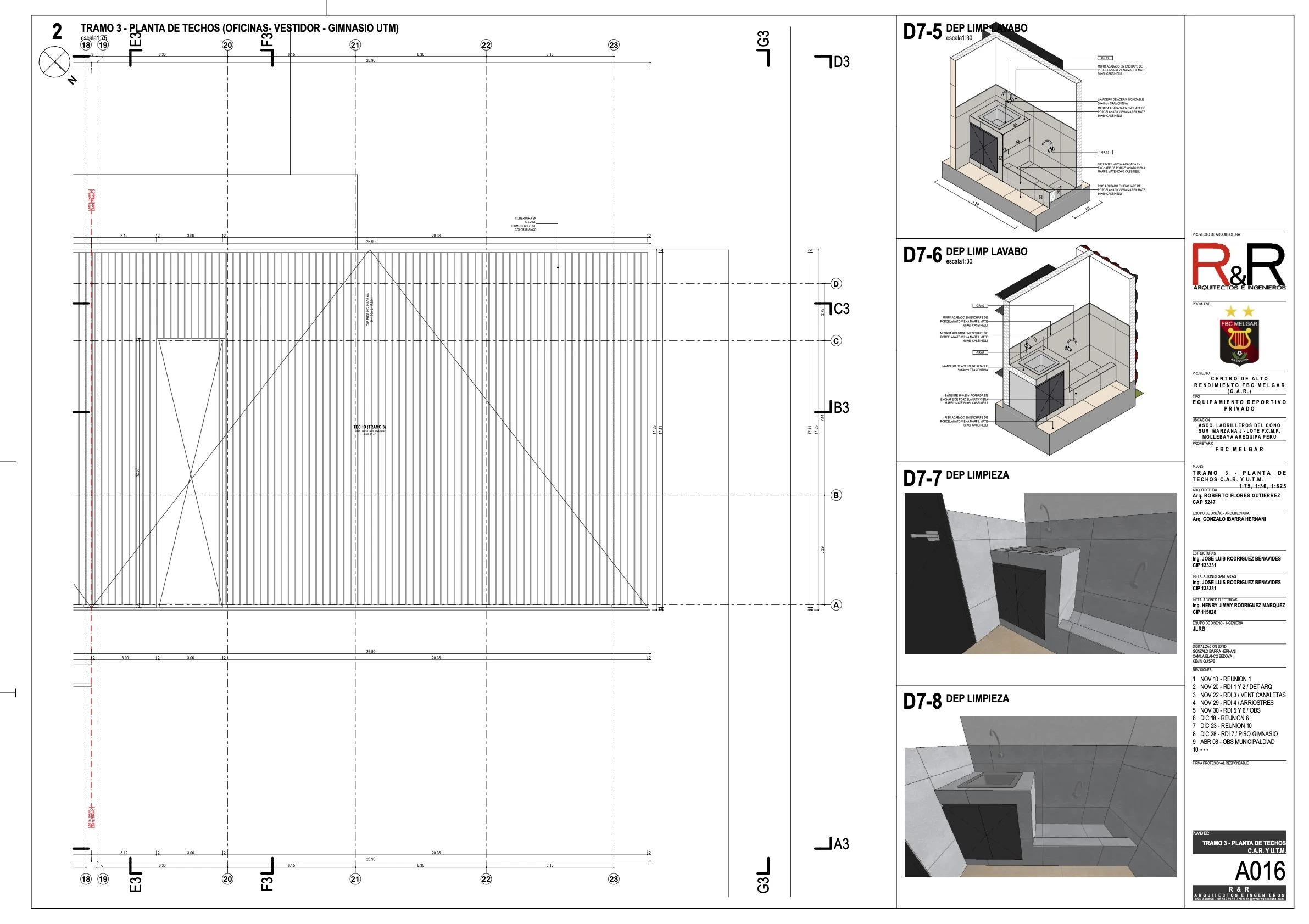

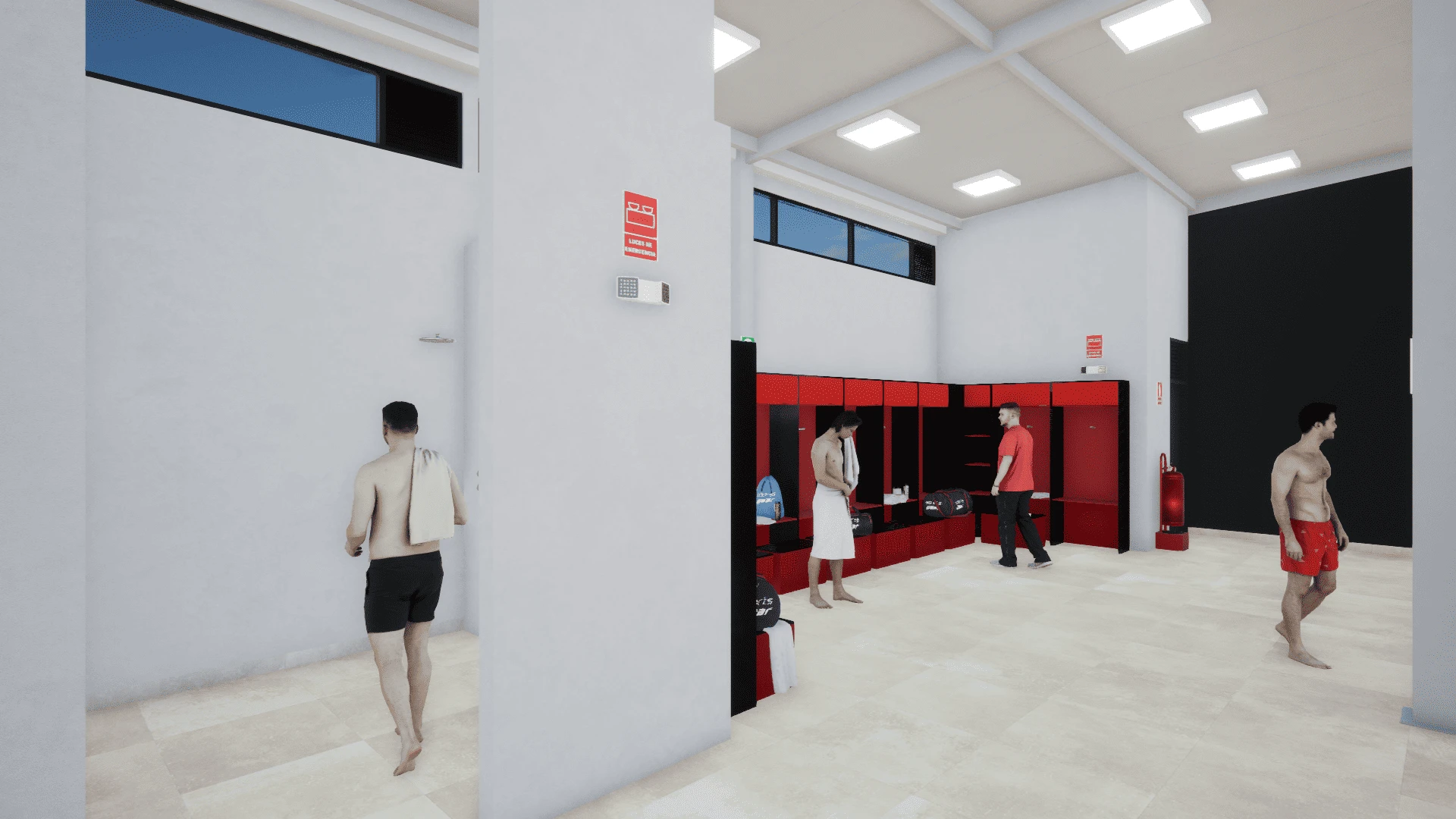

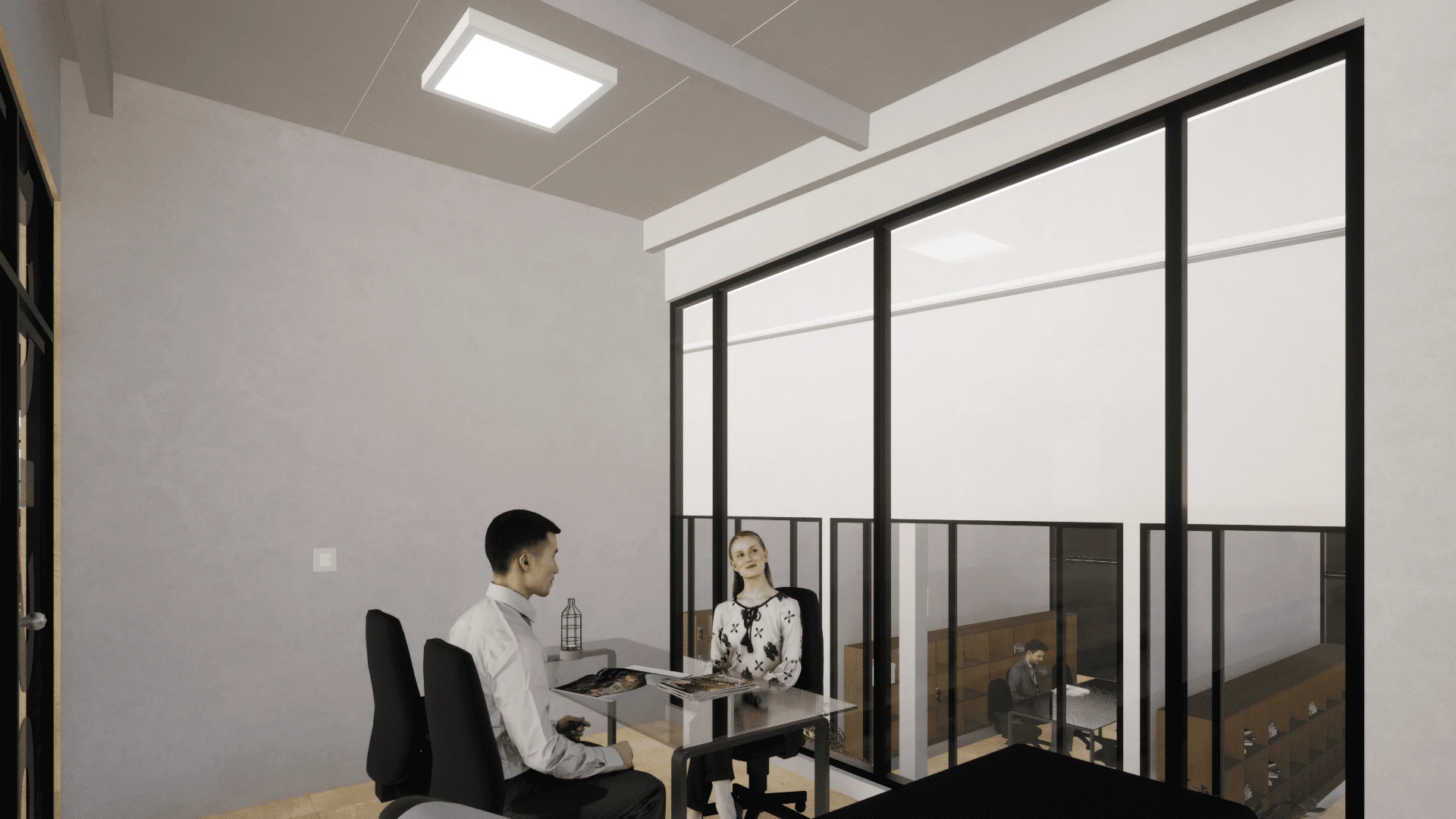

EL TRAMO 3 contiguo de la edificación se encuentra en su mayoría a un N.P.T. de -1.50 por lo que se accede a través de una graderia y contempla de derecha a izquierda: Los espacios ya mencionados que son parte del ÁREA de FISIOTERAPIA (2 SH y dos CONSULTORIOS); cuatro OFICINAS (Comando Técnico, Director Técnico, U.T.M. y Scouting) y el ÁREA de UNIDAD TECNICA DE MENORES que contiene un GIMNASIO, VESTIDOR que cuenta con DEPOSITO DE LIMPIEZA, SANITARIOS, LAVABOS Y DUCHAS; los espacios están conectados a la calle interna posterior el cual tiene 2 accesos hacia los CAMPOS DE ENTRENAMIENTO.
Diseño
Arq. Roberto Flores Gutierrez
Equipo
Arq. Gonzalo Ibarra Hernani
